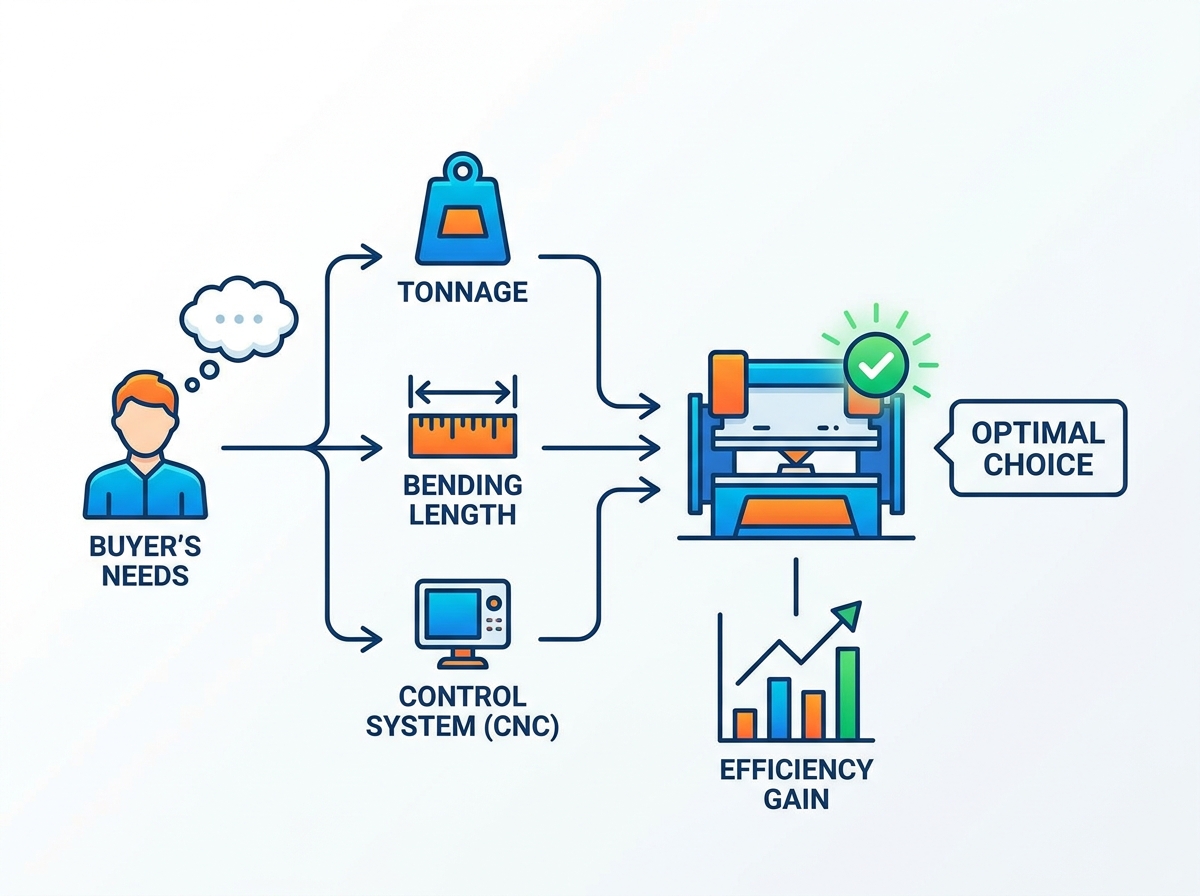

L’acquisition d’une presse plieuse représente un pivot opérationnel critique. Il dicte le débit de l'atelier, la précision des pièces et les taux de rebut. Un mauvais alignement des spécifications des machines avec les exigences de production réelles comporte de graves risques. Le sous-dimensionnement entraîne une fatigue des équipements et des pannes prématurées. Le surdimensionnement détruit votre retour sur investissement. Ignorer la compatibilité des logiciels et des outils crée de graves goulots d'étranglement opérationnels qui paralysent la production quotidienne. Ce guide fournit un cadre d’évaluation fondé sur des données probantes. Nous adaptons les capacités techniques des machines aux exigences de fabrication spécifiques. Vous apprendrez à aligner le tonnage, le type d'entraînement et l'intégration CNC avec vos réalités matérielles, la géométrie des pièces et les niveaux de compétence des opérateurs. En établissant une base opérationnelle stricte, les ateliers de fabrication peuvent sélectionner des équipements qui résolvent activement les défis de production.
Le tonnage et la longueur dictent la ligne de base : un calcul précis de la force de flexion requise, en tenant compte de la résistance à la traction, de l"épaisseur et de la méthode de pliage du matériau, est le point de départ non négociable pour la sélection de la machine.
La technologie d"entraînement a un impact sur l"efficacité : le choix entre les presses plieuses hydrauliques, électriques et hybrides modifie fondamentalement la consommation d"énergie, les temps de cycle et les frais généraux de maintenance.
Débit d"entraînement des logiciels et des outils : les contrôleurs CNC avancés, les capacités de programmation hors ligne et les systèmes d"outillage à changement rapide sont essentiels pour atténuer la pénurie d"opérateurs qualifiés à l"échelle de l"industrie.
La compensation de déflexion est obligatoire pour la précision : les systèmes de bombage automatisés sont essentiels pour maintenir des angles constants sur de longues longueurs de pliage, ce qui a un impact direct sur la qualité des pièces et réduit les reprises.
Table des matières
L'audit des matières premières traitées dans votre atelier est la première étape de la sélection des équipements. L'acier au carbone, l'acier inoxydable, l'aluminium et les alliages à haute résistance se comportent différemment sous pression. Une presse plieuse doit gérer les matériaux les plus résistants que vous pliez régulièrement. Les différentes résistances à la traction et limites d'élasticité influencent directement la force de flexion requise. Le pliage de l'acier inoxydable de 1/4 de pouce nécessite beaucoup plus de tonnage que le pliage de l'acier doux de 1/4 de pouce.
Le retour élastique des matériaux présente une réalité physique dans l"atelier. Les alliages à haute résistance et l’acier inoxydable présentent un retour élastique important. Le poinçon doit pénétrer plus profondément dans la matrice en V pour plier excessivement le matériau. Cela nécessite une longueur de trait et une lumière du jour suffisantes. Les variations d’épaisseur du matériau dans les tolérances de jauge standard affectent également la cohérence de l’angle de pliage. Les systèmes de contrôle modernes dotés de capteurs de mesure d"angle compensent ces variations en temps réel. Ils garantissent des pliages précis malgré des lots de matériaux incohérents provenant du broyeur.
Type de matériau | Résistance à la traction moyenne (PSI) | Multiplicateur de tonnage (par rapport à l"acier doux) | Gravité du retour élastique |
|---|---|---|---|
Acier doux (A36) | 58 000 - 80 000 | 1,0x | Faible |
Acier inoxydable (304) | 73 000 - 90 000 | 1,5x - 1,7x | Haut |
Aluminium (5052-H32) | 31 000 - 38 000 | 0,5x | Modéré |
Acier à haute résistance (AR400) | 145 000 - 160 000 | 2,5x - 3,0x | Très élevé |
La longueur de pliage maximale requise dicte les dimensions physiques de la machine. Il faut faire la distinction entre la longueur totale du lit et la distance entre les logements latéraux. Si une pièce nécessite une bride qui dépasse la distance entre les boîtiers, elle ne peut pas se plier profondément dans la machine. Dimensionnez toujours la machine de manière à ce que vos pièces standard les plus longues s"insèrent confortablement dans les boîtiers latéraux.
La géométrie des pièces a un impact considérable sur la sélection de la machine. La hauteur d"ouverture (lumière du jour), la longueur de course et la profondeur de gorge profonde limitent ou permettent des opérations de formage spécifiques. Le pliage de boîtes profondes, de brides de retour et de canaux étroits nécessite une lumière naturelle importante pour retirer la pièce formée de l"outillage. Une machine avec une course limitée ou une faible profondeur de gorge bloque physiquement les géométries complexes. Cela rend l"équipement inutile pour ces applications spécifiques.
Définissez les exigences de précision de votre sortie avant d’évaluer les caractéristiques de la machine. Les supports structurels et les composants en tôles lourdes tolèrent souvent des tolérances lâches. Cela permet des configurations de machines standard. Les angles de haute précision requis pour les applications médicales, aérospatiales ou électroniques exigent le strict respect de tolérances strictes.
Les exigences de haute précision dictent la nécessité de systèmes de retour de positionnement haut de gamme. Les codeurs linéaires montés indépendamment des cadres latéraux fournissent des données précises de positionnement du vérin à la CNC. Ils compensent la déformation du cadre sous charge. Les systèmes de mesure d"angle en temps réel utilisent des lasers ou des capteurs mécaniques pour ajuster la profondeur du vérin à la volée. Ils garantissent des angles précis sans tests de pliage manuels.
Les environnements à forte mixité et à faible volume nécessitent une flexibilité extrême. Les ateliers traitant quotidiennement des dizaines de pièces différentes doivent donner la priorité à des délais de configuration rapides. Les butées arrière multi-axes, les systèmes d"outils à changement rapide et les interfaces CNC intuitives minimisent les temps d"arrêt entre les différents travaux. Le but est de maintenir le bélier en mouvement. Vous ne pouvez pas vous permettre de passer des heures à régler les butées manuelles et à changer des matrices lourdes.
La production à faible mélange et en grand volume se concentre entièrement sur la vitesse et la fiabilité des cycles. Le traitement automatisé par lots, la durabilité dans des opérations continues sur plusieurs équipes et l"intégration robotique priment. La vitesse brute d’approche et de retour du vérin garantit un débit maximal. Des composants mécaniques robustes conçus pour un service continu évitent les pannes lors de séries de production massives.
Le calcul du tonnage requis par pouce ou pied repose sur l"épaisseur du matériau, l"ouverture de la filière en V et la résistance à la traction du matériau. Le cadre standard de l"industrie suppose que l"acier doux est plié à l"air. La relation critique se situe entre l"ouverture de la filière en V et le tonnage requis qui en résulte. Une ouverture de matrice en V standard est généralement huit fois supérieure à l"épaisseur du matériau de l"acier doux. Une filière en V plus large réduit le tonnage requis mais augmente le rayon intérieur du virage. Une matrice en V plus étroite permet d"obtenir un rayon plus serré mais nécessite une force de flexion beaucoup plus importante.
Pour calculer le tonnage de référence pour l"acier doux, les opérateurs utilisent des tableaux de forces standard fournis par les fabricants d"outillage. Lorsque vous pliez des matériaux autres que l"acier doux, vous appliquez un multiplicateur basé sur la résistance à la traction du matériau. Un calcul incorrect entraîne de graves dommages aux outils et une surcharge de la machine.
La méthode de pliage choisie a un impact considérable sur les exigences de tonnage. Le pliage à l"air est la norme moderne pour les équipements CNC. Le poinçon pousse le matériau dans la matrice en V sans toucher le fond. Il s’appuie sur une profondeur précise du vérin pour déterminer l’angle. Cette méthode nécessite le moins de tonnage. Il permet de former plusieurs angles avec la même configuration d"outillage.
Le bottoming et le monnayage nécessitent un tonnage nettement plus élevé. Le fond force le matériau contre les côtés de la matrice en V. Cela nécessite environ trois fois le tonnage de flexion de l’air. Le poinçonnage enfonce complètement la pointe du poinçon dans le matériau. Cela nécessite jusqu"à cinq fois le tonnage. Ces méthodes plus anciennes sont rarement utilisées sur les équipements de précision modernes en raison des exigences de force considérables et de l"outillage spécialisé nécessaire.
N"achetez jamais une machine dont les opérations quotidiennes standard fonctionnent à 100 % de sa capacité maximale. Pousser l’équipement à ses limites absolues provoque de graves dégradations hydrauliques. Cela entraîne une déformation permanente du cadre et une défaillance mécanique prématurée. Appliquez toujours une marge de sécurité standard de 20 % à 30 % au-dessus du tonnage maximum requis calculé.
Si vos calculs déterminent un besoin de 100 tonnes pour votre pièce la plus épaisse et la plus longue, spécifiez une machine de 130 tonnes. Ce tampon garantit que l"équipement fonctionne confortablement dans ses limites de conception. Il prolonge la durée de vie des pompes hydrauliques, des joints et des composants du cadre structurel. Il offre également une marge pour des variations inattendues des matériaux.
Les systèmes hydrauliques représentent la norme traditionnelle pour la fabrication lourde. Ils offrent une capacité de tonnage massive et une durabilité éprouvée pour le cintrage de tôles épaisses. La mise de fonds initiale est généralement inférieure à celle des modèles électriques avancés. Cela les rend accessibles aux ateliers de fabrication générale manipulant de l’acier de construction.
Les systèmes hydrauliques présentent des inconvénients évidents. La consommation d"énergie est élevée car les pompes hydrauliques fonctionnent en continu, même lorsque la machine est à l"arrêt. Les vitesses du vérin sont généralement plus lentes que celles des entraînements électriques. Le fluide hydraulique est sensible à la dilatation thermique au cours de longues périodes de travail. À mesure que l"huile chauffe, la viscosité change. Cela affecte subtilement la précision du positionnement du vérin si la machine ne dispose pas d"une compensation thermique avancée.
Les entraînements électriques utilisent des servomoteurs couplés à des courroies, des poulies ou des vis à billes de haute précision pour déplacer le vérin. Ces systèmes offrent une précision extrême et des accélérations et décélérations rapides. Ils réduisent considérablement les temps de cycle. La consommation d"énergie est remarquablement faible car l"énergie n"est consommée que pendant le mouvement réel du vérin.
L"entretien est minime puisqu"il n"y a pas de pompes hydrauliques, de vannes ou d"huile à remplacer. Le fonctionnement est exceptionnellement silencieux. La principale limite est la capacité. Les modèles électriques sont généralement limités aux applications de faible tonnage, généralement inférieures à 300 tonnes, et aux longueurs de lit plus courtes. Ils nécessitent un investissement initial plus élevé que les unités hydrauliques standard.
Les systèmes hybrides combinent des servomoteurs avec des blocs hydrauliques localisés. Ils offrent les capacités de tonnage élevé de l’hydraulique traditionnelle ainsi que l’efficacité énergétique, la vitesse et la précision des modèles électriques. Le servomoteur entraîne la pompe hydraulique uniquement lorsque le mouvement du vérin est requis. Cela élimine le gaspillage d’énergie au ralenti et réduit le chauffage du fioul.
Les hybrides offrent un équilibre optimal entre puissance et efficacité. Ils représentent un investissement en capital intermédiaire. Les systèmes internes sont complexes, combinant à la fois l’ingénierie électrique et hydraulique. L"entretien de ces machines nécessite l"assistance d"un technicien spécialisé familier avec les architectures de disques hybrides.
Type de lecteur | Meilleure application | Efficacité énergétique | Niveau d"entretien |
|---|---|---|---|
Hydraulique | Tôles lourdes, acier de construction, tonnage élevé | Faible (les pompes fonctionnent en continu) | Élevé (vidanges d"huile, remplacements de filtres, vérifications de soupapes) |
Électrique | Tôlerie de précision, production à grande vitesse | Élevé (puissance sur demande) | Faible (pas d"huile, moins de pièces mobiles) |
Hybride | Production mixte nécessitant à la fois puissance et rapidité | Élevé (système hydraulique servocommandé) | Moyen (Systèmes internes complexes) |
Un logiciel de programmation hors ligne permet aux ingénieurs de créer, vérifier et simuler des séquences de pliage loin de la machine. Cela déplace le fardeau de la programmation de l’atelier vers le bureau. Cela garantit que la machine passe son temps à plier le métal plutôt que d"attendre qu"un opérateur saisisse des données. La détection des collisions 3D est une fonctionnalité essentielle de ces progiciels.
En simulant virtuellement l"ensemble du processus de pliage, le logiciel identifie les collisions potentielles entre la pièce, l"outillage et le châssis de la machine avant que la première pièce de métal ne soit coupée. Cela évite des dommages coûteux aux outils. Il élimine les pièces détachées et réduit considérablement les temps d’arrêt des machines lors d’installations complexes.
L’industrie manufacturière est confrontée à une grave pénurie d’opérateurs qualifiés. Les interfaces CNC modernes atténuent ce risque grâce à des commandes graphiques à écran tactile. Les contrôleurs haut de gamme fournissent des instructions de pliage visuelles étape par étape directement sur l"écran.
Les opérateurs visualisent les orientations des pièces en 3D, montrant exactement comment maintenir et retourner le matériau pour chaque séquence. La génération automatique de séquences calcule l’ordre de pliage et les positions des butées arrière les plus efficaces. Ces interfaces intuitives permettent au personnel moins expérimenté de produire des pièces précises en toute sécurité. Ils réduisent le recours à des opérateurs expérimentés pour les tâches de production quotidiennes.
La sélection des outils a un impact direct sur les temps de configuration et la qualité des pièces. L"outillage de style américain est courant mais nécessite souvent un alignement manuel. L"outillage européen (Promecam) offre une grande variété de profils et est facile à trouver. L"outillage Wila/Trumpf (New Standard) offre le plus haut niveau de précision. Il est doté de mécanismes auto-assistants qui garantissent un alignement parfait lors du serrage.
La méthode de serrage est tout aussi importante. Le serrage manuel oblige les opérateurs à serrer des vis de réglage individuelles. Cela consomme un temps de production précieux. Les systèmes de serrage d"outils hydrauliques ou pneumatiques sécurisent instantanément l"ensemble de la configuration de l"outillage en appuyant simplement sur un bouton. Dans les environnements à forte mixité, le serrage automatisé est essentiel pour des changements rapides.
La déflexion de la machine est la courbure naturelle du vérin et du banc sous de lourdes charges de flexion. Sans compensation, cette déviation fait que l"angle de pliage est plus large au centre de la pièce qu"aux extrémités. Les systèmes de couronnement contrecarrent cet effet de courbure.
Le couronnement manuel nécessite que l"opérateur ajuste les cales ou les cales en fonction des courbures d"essai. Cela fait perdre du temps et du matériel. Le couronnement mécanique commandé par CNC utilise un système de cale motorisé intégré au lit inférieur. La CNC calcule automatiquement la compensation requise en fonction de l"épaisseur, de la longueur et du tonnage du matériau. Il ajuste le banc de manière dynamique pour garantir des angles de courbure constants sur toute la longueur de la machine.
La butée arrière positionne le matériau avec précision pour chaque pli. Une butée arrière de base à 2 axes (X et R) contrôle la profondeur et la hauteur des butées. Il convient aux pièces simples et droites. Les pièces complexes et asymétriques ou les configurations de pliage par étapes nécessitent une gestion avancée des axes.
Une butée arrière à 4 ou 6 axes permet un mouvement indépendant du Z1/Z2 (gauche et droite) et un positionnement indépendant sur l"axe X. Cela permet aux opérateurs d’évaluer de manière fiable des géométries complexes. Investir dans une butée arrière multi-axes réduit la manutention des matériaux. Il améliore la sécurité et maintient des temps de cycle serrés sur les composants complexes.
Les magasins tombent souvent dans le piège du prix uniquement. Ils achètent des machines d"entrée de gamme à moindre coût uniquement pour faire face à des goulots d"étranglement paralysants lors des configurations et à des taux de rebut élevés. Les économies initiales s"évaporent rapidement lorsque les opérateurs passent des heures à caler les matrices et à exécuter des tests de pliage.
Comparez le coût initial des fonctionnalités de productivité avancées avec leur retour sur investissement à long terme. Les systèmes de mesure d"angle laser et les configurations d"outillage automatisés nécessitent un capital initial plus élevé. Cependant, ils génèrent d’énormes économies de main d’œuvre et de matériaux tout au long de la durée de vie de la machine. Des configurations plus rapides signifient que davantage de pièces sont sorties à chaque quart de travail.
Les réalités physiques de la mise en œuvre dictent le choix de la machine. Vous devez vérifier la hauteur du plafond pour le dégagement du vérin pendant l"installation et le fonctionnement. Assurez un espace au sol adéquat pour la manutention des matériaux autour de la machine. Les pièces longues nécessitent un jeu de pivotement important pendant le processus de pliage.
Les machines de fort tonnage nécessitent des exigences spécifiques en matière de fondations en béton. Les sols d"atelier standards manquent souvent de l"épaisseur et du renfort nécessaires pour supporter une machine de 400 tonnes. Vous devrez peut-être creuser et couler une dalle de béton spécialisée. Tenez compte de ces coûts de construction dans votre budget initial.
L’achat de machines importées en marque blanche avec des réseaux de services nationaux médiocres comporte des risques énormes. Lorsqu"une machine tombe en panne, vous avez besoin d"un accès immédiat à des techniciens et à des pièces de rechange. Une machine bon marché devient incroyablement chère si elle reste inutilisée pendant trois semaines en attendant qu’une vanne exclusive soit expédiée depuis l’étranger.
Décrivez les exigences de maintenance standard avant l’achat. Comprendre le calendrier des vidanges d"huile, des remplacements de filtres et de l"étalonnage des axes. Vérifiez l’importance de la disponibilité des pièces OEM auprès du fabricant de votre choix. Un soutien national solide garantit une disponibilité maximale des machines.
L’achat d’une machine à architecture ouverte pour l’intégration future de cellules robotiques apporte une valeur stratégique. Même si vous n"avez pas besoin d"un robot aujourd"hui, la possibilité d"en ajouter un ultérieurement prolonge la durée de vie utile de la machine. Les cellules de pliage robotisées manipulent des pièces lourdes et répétitives sans fatigue de l"opérateur.
Évaluer l’impact opérationnel des changeurs d’outils automatiques (ATC). Dans les environnements à forte mixité, les ATC minimisent considérablement les temps de configuration. La machine change ses propres matrices en fonction du programme hors ligne pendant que l"opérateur récupère le prochain lot de matériau. Cela maintient la broche en rotation et maximise le débit.
Choisir la bonne presse plieuse commence par la compréhension de vos matériaux, de la géométrie de vos pièces, de votre volume de production et de vos futurs objectifs d"automatisation. En sélectionnant le tonnage, la technologie d"entraînement, le système de contrôle CNC, l"outillage et les caractéristiques de précision appropriés, les fabricants peuvent améliorer la qualité du pliage, réduire les coûts d"exploitation et maximiser la productivité à long terme.
Nanjing Jinqiu CNC Machine Tool s'engage à fournir des équipements de traitement de tôle CNC fiables aux fabricants du monde entier. Grâce à une vaste expertise industrielle et à un support technique professionnel, l'entreprise aide ses clients à améliorer l'efficacité de la production, la précision du pliage et la compétitivité globale de la fabrication.
Avant de prendre votre décision d’achat finale, considérez les points suivants :
Calculez votre tonnage maximum requis et votre longueur de flexion en fonction des spécifications des matériaux les plus défavorables, en ajoutant une marge de sécurité de 20 %.
Sélectionnez le type d’entraînement qui correspond à vos exigences de vitesse de cycle et à vos objectifs d’efficacité.
Spécifiez les capacités CNC et les systèmes d"outillage en fonction de la complexité de vos pièces et de la fréquence de configuration.
Demandez des études de temps et fournissez des dessins de pièces complexes aux fabricants pour les essais physiques de pliage.
Évaluez l"interface du logiciel CNC pour vous assurer qu"elle correspond aux compétences techniques de vos opérateurs avant d"émettre un bon de commande.
R : Les modèles hydrauliques d"entrée de gamme commencent entre 30 000 et 50 000 $ pour la fabrication de base. Les modèles électriques ou hybrides haut de gamme dotés de commandes CNC avancées, de butées arrière multi-axes et d"un couronnement automatisé vont de 100 000 $ à plus de 300 000 $, en fonction fortement de la capacité de tonnage et de la longueur du lit.
R : Le pliage à l"air pousse le matériau dans la matrice en V sans toucher le fond, en utilisant la profondeur du vérin pour dicter l"angle. Cela nécessite moins de tonnage. Le cintrage inférieur force le matériau entièrement contre les parois de la matrice en V, nécessitant jusqu"à trois fois plus de tonnage et un outillage spécifique pour chaque angle.
R : Le tonnage est calculé en fonction de l"épaisseur du matériau, de la longueur de flexion, de la résistance à la traction et de l"ouverture de la matrice en V. La formule standard utilise une ouverture en V huit fois supérieure à l"épaisseur du matériau pour l"acier doux. Les matériaux à plus forte résistance nécessitent un multiplicateur pour déterminer la force de flexion correcte.
R : Le bombage est un système de compensation mécanique ou hydraulique qui neutralise la déflexion naturelle du bâti et du vérin de la machine sous de lourdes charges. Il garantit que l"angle de pliage reste constant sur toute la longueur de la pièce, empêchant ainsi le centre du pliage d"être plus large que les bords.
R : La lourde structure en fer et les composants mécaniques durent facilement 15 à 20 ans ou plus avec un entretien approprié. Cependant, les contrôleurs CNC, les logiciels et les composants électroniques sont généralement confrontés à l"obsolescence dans un délai de 7 à 10 ans, ce qui nécessite souvent des mises à niveau des commandes pour maintenir une efficacité moderne.
