Les fabricants sont aujourd’hui confrontés à une pénurie croissante d’opérateurs de presses plieuses qualifiés. La manutention manuelle des tôles entraîne d'énormes coûts de production cachés dans l'atelier. Les temps d'installation lents nuisent à l'efficacité, tandis que le levage par plusieurs opérateurs pour les grands panneaux ajoute une contrainte ergonomique importante. Nous avons besoin d’un meilleur moyen de gérer des séries de production très variées et grand format sans dépendre entièrement du travail physique. La Panel Bender offre une alternative automatisée à haut rendement pour des profilés de tôle spécifiques. Il réussit à faire passer le goulot d'étranglement de l'atelier des « compétences de l'opérateur » à un « temps de cycle machine » cohérent.
Ce guide fournit un cadre rigoureux et fondé sur des données probantes pour évaluer si ces machines correspondent à votre mix de production spécifique. Nous décrivons les capacités exactes, les limites strictes et les retours de productivité attendus. Vous découvrirez comment la mécanique de pliage automatisée réduit considérablement les changements d’outillage. Vous apprendrez également exactement où ces systèmes excellent et où ils échouent. En comprenant les mécanismes sous-jacents et les contraintes matérielles strictes, vous pouvez prendre des décisions éclairées concernant la modernisation de votre atelier de fabrication.
Changement opérationnel : les cintreuses de panneaux utilisent un mécanisme à lame oscillante plutôt que le poinçonnage et la matrice traditionnels, éliminant ainsi pratiquement les rayures de surface et la fatigue de l'opérateur.
Pilotes de retour sur investissement : normalise la qualité des pièces tout en réduisant les temps de changement d'outils de plus de 15 minutes à presque zéro grâce aux systèmes automatisés.
Démocratisation des compétences : réduit les exigences de formation des opérateurs de plusieurs mois (presse plieuse traditionnelle) à quelques heures.
Contraintes difficiles : il ne s'agit pas d'un remplacement universel ; strictement limité par l'épaisseur du matériau (généralement <4 mm) et la profondeur de la gorge (limitant les courbures internes profondes).
Vous devez comprendre le principe fondamental du pliage pour comprendre pourquoi cette technologie fonctionne si efficacement. Les presses plieuses traditionnelles forcent la tôle dans une matrice en V à l"aide d"un poinçon supérieur. Cette action de pression verticale intense provoque des frottements, des marques de matrice et une usure des outils au fil du temps. Les mécanismes ici fonctionnent de manière totalement différente. Les lames pivotantes supérieures et inférieures universelles plient le matériau autour d"un point de maintien central. Ils pivotent positivement pour replier les bords. Ils pivotent négativement pour rabattre les bords. Ce mécanisme intelligent élimine les fortes frictions de pression associées aux anciennes méthodes.

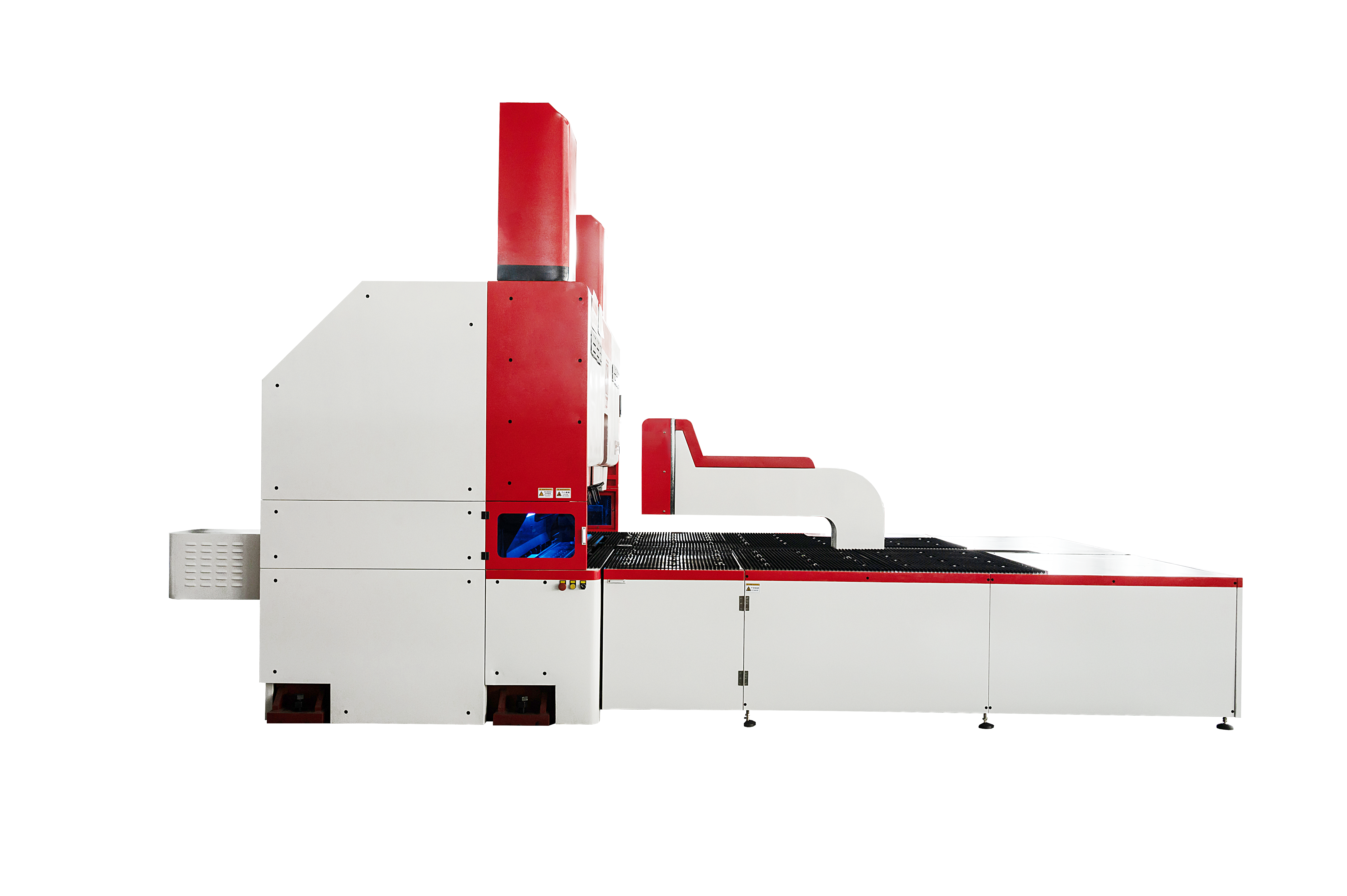

Nous pouvons décomposer l’anatomie de la machine en deux zones critiques. Tout d’abord, considérons le serre-flan et le manipulateur. Un manipulateur automatisé saisit la tôle en toute sécurité. Il fait automatiquement pivoter la feuille de 90 degrés, 180 degrés ou 270 degrés. Il positionne la feuille avec une précision exceptionnelle en une seule configuration. Vous supprimez les erreurs de positionnement cumulatives couramment rencontrées lorsque les humains retournent et poussent manuellement les feuilles contre les butées arrière.
Deuxièmement, les outils universels modifient la façon dont les opérateurs traitent les géométries complexes. Un seul jeu de lames pivotantes permet d"effectuer plusieurs types de pliage de manière transparente. Vous pouvez exécuter des pliages à rayon standard, des ourlets aplatis et des décalages complexes en une seule séquence. Vous faites cela sans effectuer d’échange d’outils physiques. La machine ajuste simplement la course de la lame et l’angle de pivotement pour créer différents profils.
Cette action oscillante offre un énorme avantage en matière de qualité de surface. Étant donné que les lames pivotent plutôt que de glisser fortement contre le matériau, la friction de surface tombe presque à zéro. Cette fonctionnalité s’avère cruciale pour les pièces très esthétiques. Les couvercles d"appareils électroménagers, les panneaux architecturaux et les portes d"ascenseur en acier inoxydable sortent de la machine pratiquement sans rayures. Vous éliminez le besoin d’opérations de polissage secondaire ou de films de protection coûteux.
Comparons directement la productivité de l"atelier. Les changements manuels d’outils de presse plieuse drainent des heures de capacité chaque semaine. Les opérateurs mettent en moyenne 10 à 15 minutes pour échanger des matrices lourdes contre différents profils de pliage. Les centres de pliage avancés réduisent considérablement ce temps de configuration. Les machines équipées de réglages automatiques de la longueur des outils effectuent des changements complets en 3 à 5 minutes. Certains modèles sophistiqués réduisent cette fenêtre de réglage à quelques secondes seulement. La machine lit le code-barres, ajuste automatiquement la longueur de l"outillage et commence immédiatement le lot suivant.
Les rôles du personnel changent considérablement parallèlement à cette compression des temps de cycle. Vous obtenez des retours ergonomiques substantiels. Traditionnellement, les opérateurs soutiennent, soulèvent et retournent manuellement de grandes feuilles lourdes. La manipulation manuelle de pièces de plus de 1 500 mm risque de provoquer de fortes déformations. Deux opérateurs essayant de synchroniser un long pli créent souvent des angles inégaux. Le rôle de l"opérateur se transforme ici complètement. L"opérateur se contente de s"occuper du chargement initial et du déchargement final. Le manipulateur de la machine gère automatiquement tout le poids, la rotation et l"alignement.
Tenez compte du rapport de production réaliste « 1=X » lors de l’évaluation du débit. L"intégration d"une ligne de pliage automatisée correspond souvent au rendement de plusieurs presses plieuses autonomes. Vous réduisez considérablement le coût par pièce sur les tirages à faible volume et à forte mixité, car la machine ne s"arrête jamais pour changer de matrice. Un seul opérateur débutant peut superviser une production continue, correspondant à la production de plusieurs artisans hautement qualifiés.
Métrique | Presse plieuse traditionnelle | Cintreuse de panneaux automatisée |
|---|---|---|
Temps d"installation typique | 10 à 15 minutes | 3 à 5 minutes (ou secondes) |
Niveau de compétence de l"opérateur | Hautement Qualifié | Niveau d"entrée |
Manipulation de grands panneaux | 2+ opérateurs requis | Automatisé / 1 Opérateur |
Échanges d"outils pour les ourlets | Obligatoire (dé de spécialité) | Non requis (lames universelles) |
Où cette technologie gagne-t-elle ? Il prospère dans des environnements de fabrication très spécifiques. Nous appelons cela le sweet spot.
Panneaux grand format et de faible épaisseur : la production impliquant des portes commerciales en acier, des enceintes CVC et des meubles métalliques en profite énormément. La machine gère facilement les dimensions difficiles.
Production complexe à forte mixité : les séquences nécessitant plusieurs pliages complexes excellent ici. Vous pouvez former des ourlets aplatis, des décalages en Z et des plis en escalier en un seul cycle de machine continu.
Perfection cosmétique : Les matériaux ne nécessitant aucun défaut cosmétique restent intacts. Les feuilles pré-peintes, l'aluminium brossé et l'acier inoxydable doux sont magnifiquement traités grâce à la mécanique de la lame à faible friction.
Cependant, vous devez comprendre les contraintes difficiles avant d’investir. Ces machines présentent des angles morts notables. Ils ne peuvent pas faire tout ce que votre presse plieuse standard peut faire. Nous vous conseillons fortement de mapper votre bibliothèque de pièces en fonction de ces limitations.
Les plafonds d"épaisseur représentent la limite la plus rigide. Ces systèmes sont généralement limités aux métaux mous de moins de 4 mm. Lors du traitement de l"acier inoxydable ou d"alliages plus durs à haute résistance, la capacité maximale tombe souvent à 2 mm ou 3 mm. Pousser au-delà de ces limites provoque des dommages catastrophiques à la machine. La fabrication de tôles lourdes nécessite toujours absolument une presse plieuse hydraulique robuste.
Les contraintes géométriques dictent également la sélection des pièces. La profondeur de la gorge de la machine limite la flexibilité globale. La hauteur d"ouverture du support de découpe limite votre capacité à exécuter des pliages internes profonds et étroits. Les pièces très asymétriques ou volumineuses entreront inévitablement en collision avec le châssis de la machine lors de la rotation. Si votre installation plie principalement des supports étroits ou des canaux structurels profonds, cet équipement aura du mal à les traiter.
Comment choisir le bon système pour votre installation ? Vous devez d’abord évaluer les systèmes d’entraînement. Les systèmes hydrauliques offrent une durabilité élevée et une force fiable. Ils gèrent exceptionnellement bien les calibres plus lourds dans la plage nominale de la machine. Ils nécessitent un entretien standard des fluides et des remplacements occasionnels des joints. Les systèmes servo-électriques offrent des avantages nettement différents. Ils offrent des vitesses de fonctionnement plus élevées et une consommation d’énergie considérablement réduite. Ils offrent également une précision supérieure pour la répétition de feuilles fines, offrant ainsi un fonctionnement globalement plus silencieux.
Ensuite, vous devez évaluer les niveaux d’automatisation des outils. La taille moyenne des lots de votre installation devrait dicter ce choix spécifique.
Configurations manuelles : celles-ci fonctionnent efficacement pour une production à faible mélange et à volume élevé. Si vous exécutez exactement le même panneau pendant des semaines, l’ajustement manuel des outils est financièrement logique.
Systèmes semi-automatiques : ceux-ci établissent un équilibre sain pour une variabilité moyenne des lots. L'opérateur assiste la machine lors des changements de longueur d'outil, réduisant ainsi modérément les temps d'arrêt.
Ajustement entièrement automatique de la longueur (ALA/ABA) : ces systèmes dominent les environnements à forte mixité. La machine ajuste automatiquement sa propre longueur d'outil entre les pièces. Cela élimine entièrement l’intervention de l’opérateur lors des changements de lots.
Enfin, donnez la priorité à l’Industrie 4.0 et à l’intégration des écosystèmes. La fabrication moderne repose en grande partie sur des données interconnectées. Recherchez des machines dotées de capteurs de détection de double feuille. Ces capteurs évitent de graves dommages à l"outil en arrêtant la machine si deux feuilles minces se collent l"une à l"autre. Assurez-vous que la communication du bus industriel EtherCAT est entièrement disponible. La possibilité d"intégrer la machine dans un système de fabrication flexible (FMS) s"avère vitale pour la croissance future. Vous pouvez l"associer de manière transparente aux systèmes de découpe laser existants ou aux unités de poinçonnage automatisées pour un flux de travail totalement sans intervention.
L’intégration d’une nouvelle technologie automatisée entraîne des changements opérationnels. Vous devez gérer efficacement le retour élastique des matériaux dès le premier jour. Les systèmes CNC gèrent avec brio les variations de matériaux. La limite d"élasticité varie considérablement entre l"acier inoxydable 201 et l"aluminium commercial standard. Le système de contrôle calcule automatiquement cet écart à l"aide d"une base de données de matériaux interne. Il exécute ensuite une flexion excessive précise de 1 à 2 degrés pour compenser le retour élastique de manière transparente. Vous vous appuyez sur des algorithmes logiciels plutôt que sur l"intuition physique d"un opérateur.
Les réalités de la formation surprennent souvent les gestionnaires d"installations. La robotique et la programmation internes de la machine sont très complexes. Cependant, l"interface opérateur réelle nécessite un minimum de connaissances en tôlerie. Vous pouvez former en toute confiance de nouveaux opérateurs en quelques heures seulement. Il leur suffit de comprendre les principes de sécurité de base, les orientations de chargement et la lecture des codes-barres. Cette réalité vous permet de réserver vos ingénieurs de fabrication hautement qualifiés à des tâches de programmation hors ligne. Vous démocratisez le processus de pliage lui-même.
Les attentes en matière de maintenance nécessitent le strict respect des procédures opérationnelles standard. Vous devez établir une réalité de maintenance de base immédiatement après l’installation. Par exemple, les opérateurs sont confrontés à des exigences strictes concernant des intervalles de lubrification de 250 heures. Les vis à billes et les guides linéaires nécessitent une graisse constante et de haute qualité pour maintenir la précision de réglage unique du manipulateur. Négliger cette routine dégrade directement la précision du pliage et risque de provoquer des pannes mécaniques coûteuses. Mettez en œuvre des listes de contrôle quotidiennes et hebdomadaires claires pour protéger les machines.
Une cintreuse de panneaux représente un investissement à haut rendement conçu spécifiquement pour résoudre les goulots d'étranglement de main d'œuvre. Cela réduit considérablement les problèmes de temps de cycle dans la production de panneaux de faible épaisseur. Même si elle ne remplacera jamais universellement les presses plieuses robustes, sa vitesse et ses avantages ergonomiques sont inégalés pour ses applications cibles.
Les décideurs doivent prendre des mesures concrètes pour justifier cet équipement. Réalisez une étude rigoureuse du temps sur vos pièces actuelles en feuilles minces et à grand volume. Calculez les heures exactes de changement d"outillage perdues par semaine sur vos postes manuels. Évaluez la contrainte ergonomique à laquelle vos opérateurs sont confrontés lorsqu"ils retournent de grandes portes ou enceintes. La transformation de votre atelier de production commence par la compréhension de ces mesures opérationnelles précises et par leur adéquation aux capacités automatisées.
R : Ces machines sont strictement limitées aux matériaux de moins de 4 mm. Pour les matériaux plus durs comme l’acier inoxydable ou certains alliages à haute résistance, l’épaisseur maximale se rapproche souvent de 2 mm ou 3 mm. Vérifiez toujours les valeurs de résistance à la traction spécifiques de la machine avant le traitement pour éviter d"endommager les systèmes d"entraînement internes.
R : Oui, ils éliminent pratiquement les rayures de surface. Contrairement aux presses plieuses traditionnelles qui forcent le métal dans une matrice en V en utilisant une friction élevée, ces machines utilisent des lames oscillantes. Les lames pivotent doucement autour du point de maintien du matériau. Cela réduit considérablement la friction, préservant parfaitement l’esthétique et les surfaces pré-peintes.
R : La machine réalise les ourlets et les bords aplatis en une seule configuration continue. Il utilise exactement les mêmes lames oscillantes universelles pour plier le matériau à plus de 90 degrés, puis appuyer sur le bord complètement à plat. Vous n"avez jamais besoin d"une matrice d"aplatissement spécialisée ou d"un échange d"outils physiques.
R : Non, il ne peut pas les remplacer entièrement. Les installations conservent presque toujours les presses plieuses traditionnelles pour la fabrication de tôles lourdes, le formage de supports étroits et les cintrages internes profonds. La machine constitue une technologie complémentaire optimisée spécifiquement pour la production à grande vitesse de grands panneaux de faible épaisseur.
