La fabrication de tôles est confrontée à un goulot d"étranglement persistant : les opérations de pliage dictent le rythme de la production. La sélection des équipements a un impact direct sur le débit et l’efficacité de l’atelier. Les fabricants doivent composer avec la tension entre la gestion des dépenses d"investissement, la résolution des graves pénuries de compétences des opérateurs et la satisfaction de la demande de volumes de production plus élevés. Le principal dilemme est de savoir si la polyvalence des presses plieuses traditionnelles l’emporte sur l’automatisation à grande vitesse des technologies de pliage modernes.

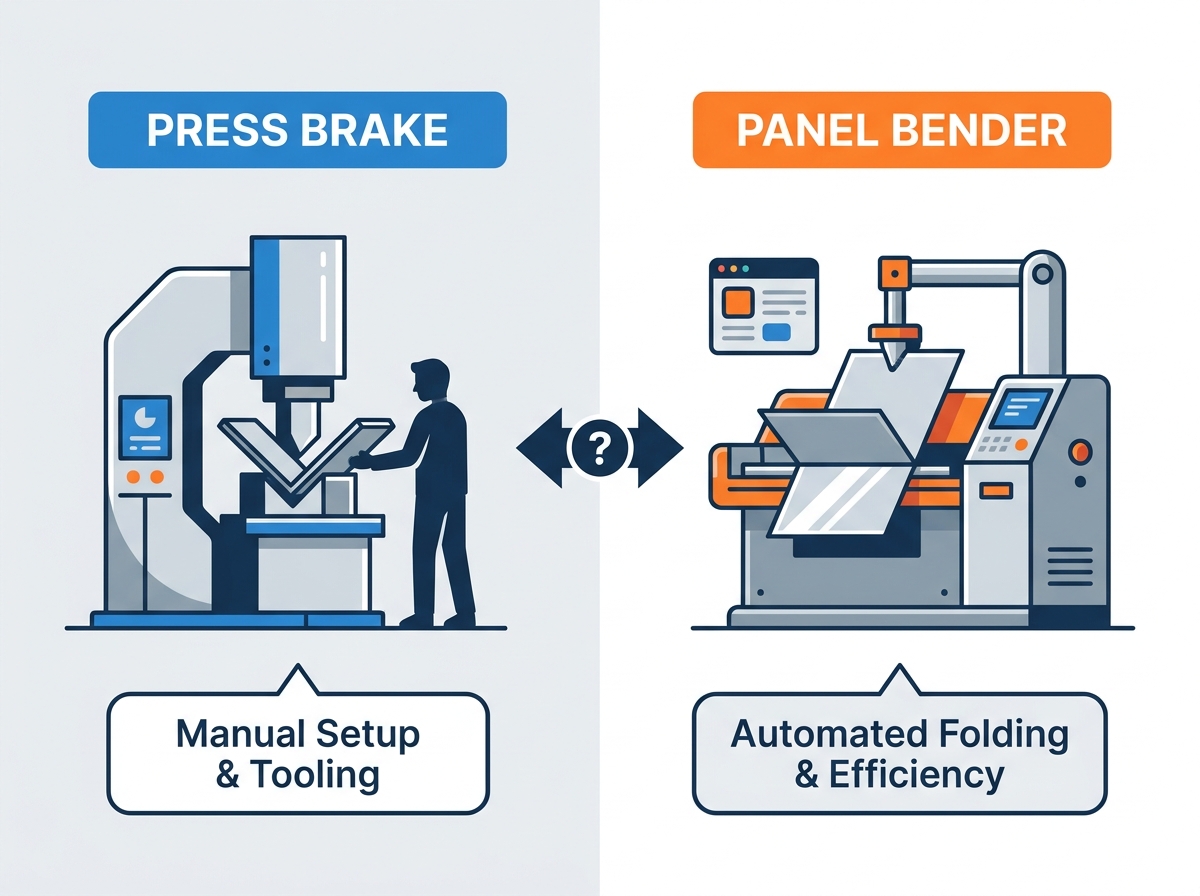

Cette évaluation technique fournit une comparaison fondée sur des preuves entre les presses plieuses et les équipements de pliage automatisés. En analysant la cinématique des machines, les compromis opérationnels et les réalités de mise en œuvre, les ateliers de fabrication peuvent réaliser des investissements éclairés en biens d"équipement. Comprendre les différences mécaniques et les capacités de production de ces systèmes optimise l"espace au sol, la répartition de la main-d"œuvre et l"efficacité globale de la fabrication.
Débit vs flexibilité : les cintreuses de panneaux offrent généralement des temps de cycle 2 à 3 fois plus rapides pour les profilés standard, tandis que les presses plieuses restent supérieures pour les applications complexes, à caisse profonde ou à fort tonnage.
Qui contrôle la production : sur une presse plieuse, l"opérateur contrôle la machine ; sur une cintreuse de panneaux, la machine suit l"opérateur, améliorant considérablement la prévisibilité.
Dépendance au travail : les presses plieuses dépendent fortement de l"expertise de l"opérateur en matière de rythme, de configuration et de précision ; les cintreuses de panneaux automatisent la manutention des matériaux et les ajustements des outils, atténuant ainsi l’impact de la pénurie de main-d’œuvre qualifiée.
Investissement en capital : le coût d"acquisition initial des cintreuses de panneaux est nettement supérieur à celui des presses plieuses, nécessitant des cycles de production élevés ou très répétitifs pour justifier le retour sur investissement.
Réalités de transition : Le passage de la production d"une presse plieuse à une cintreuse de panneaux nécessite de recalculer les flans plats, car la tôle s"allonge différemment selon la cinématique de pliage par rapport au pliage à l"air traditionnel.
Table des matières
Le fonctionnement fondamental d"une presse plieuse CNC implique un poinçon descendant pressant la tôle dans une matrice en V stationnaire. Ce processus utilise généralement le pliage à l"air. Le poinçon pousse le matériau juste assez loin dans la matrice pour obtenir l"angle souhaité, en fonction de la profondeur de course de la machine et du rapport d"ouverture en V. D"autres méthodes incluent le fondage et le monnayage, qui nécessitent un tonnage nettement plus élevé pour forcer le matériau à se conformer exactement à la géométrie de la matrice. La physique repose entièrement sur la force verticale et le frottement.
Le fonctionnement d’une presse plieuse nécessite intrinsèquement une manipulation de pièces entre chaque pliage. Un opérateur ou un bras robotique doit physiquement maintenir, soutenir et faire pivoter la tôle. Pour les panneaux de grande taille ou lourds, cette manipulation manuelle entraîne une fatigue importante et ralentit les temps de cycle. Une séquence de pliage manuel standard implique plusieurs étapes physiques :
Récupérez le flan plat de la palette intermédiaire.
Alignez la feuille contre les doigts de la butée arrière CNC.
Appuyez sur la pédale pour actionner le vérin.
Supportez le poids du matériau lorsque la bride pivote vers le haut.
Rétractez, retournez et repositionnez la pièce pour la séquence suivante.
De plus, différents rayons de courbure, angles aigus et différentes épaisseurs de matériaux nécessitent des changements physiques d"outils. Les opérateurs doivent remplacer manuellement les poinçons et les matrices, ce qui entraîne des temps d"arrêt des machines lors de configurations complexes.

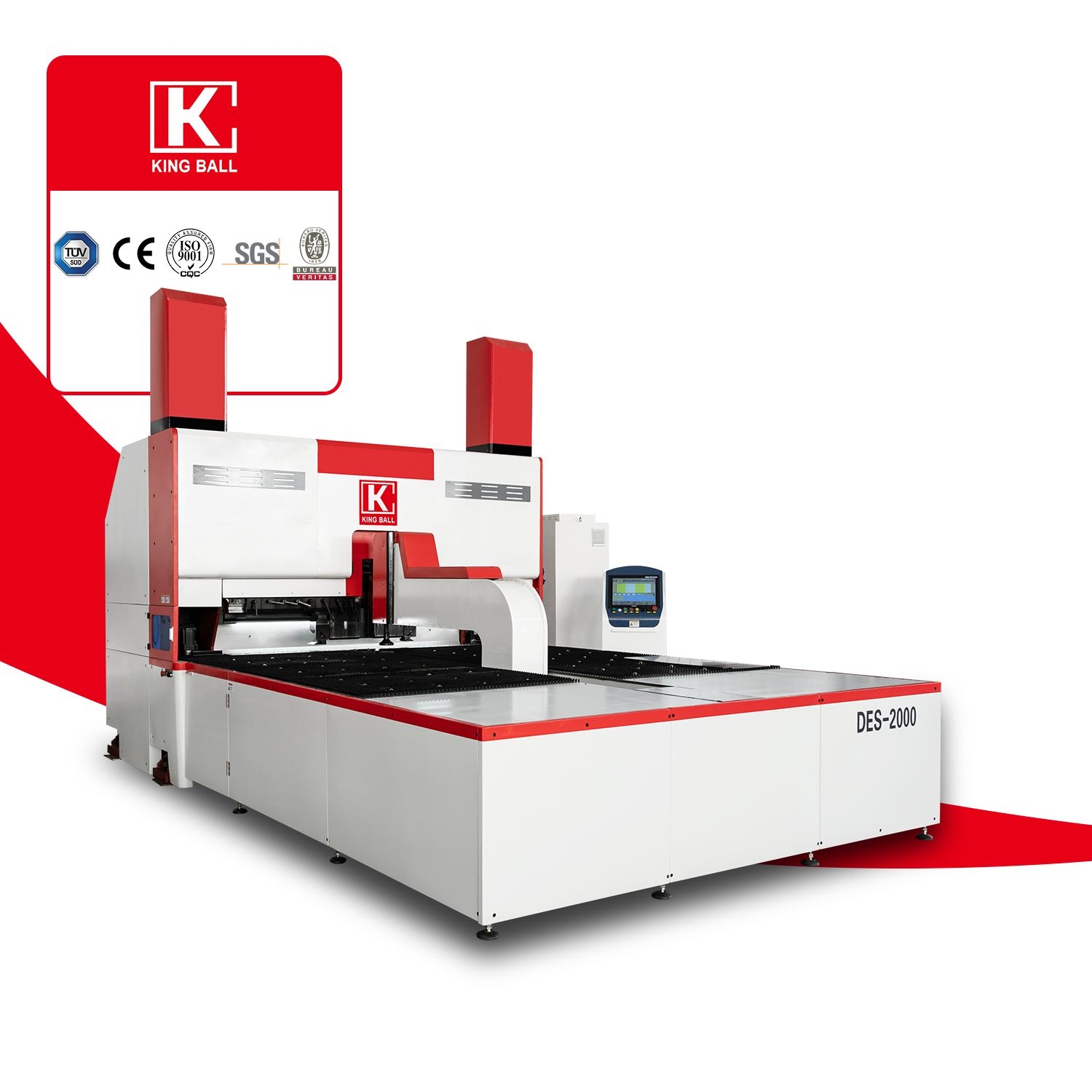

La cinématique opérationnelle des cintreuses de panneaux diffère fondamentalement du pressage vertical traditionnel. Au lieu de forcer le matériau dans une matrice, la machine maintient la feuille complètement à plat à l'aide d'un serre-flan robuste. Les lames de pliage supérieures et inférieures balayent ensuite la bride saillante, pliant le matériau vers le haut ou vers le bas selon l'angle programmé. Cette action d'essuyage répartit les contraintes différemment sur la tôle et élimine le besoin de supporter tout le poids de la pièce pendant le pliage.
La manipulation automatisée des pièces définit l’efficacité de ces systèmes. Des rotateurs et des manipulateurs intégrés saisissent la feuille plate, la positionnant avec précision pour plusieurs pliages le long de différents bords sans aucune intervention manuelle. Des normes industrielles pionnières, telles que les systèmes Salvagnini P4, ont établi ces bases mécaniques, démontrant comment la rotation automatisée réduit considérablement les temps de cycle. De plus, ces machines utilisent un outillage universel. Les lames de pliage s"adaptent automatiquement aux différentes longueurs de bride et épaisseurs de matériau, éliminant ainsi les changements d"outils physiques requis sur une presse plieuse.
La confusion du marché brouille souvent les frontières entre les plieuses CNC standard et les systèmes de pliage de panneaux entièrement automatisés. Bien que les deux utilisent une cinématique de pliage plutôt que le pressage en V, leurs capacités opérationnelles et leurs applications cibles varient considérablement. Une plieuse CNC standard, souvent appelée plieuse de boîtes ou de casseroles, nécessite généralement qu"un opérateur pousse manuellement la feuille contre une butée arrière et fasse tourner physiquement la pièce entre les plis. La poutre pliante pivote ensuite vers le haut pour créer le virage.
En revanche, industrielles les cintreuses de panneaux sont dotées de systèmes de préhension et de rotation entièrement intégrés et automatisés. Une fois que l'opérateur ou un système de chargement automatisé introduise le flan plat initial dans la machine, l'équipement gère tous les positionnements ultérieurs. Les plieuses CNC standard sont également confrontées à des limites en termes de rigidité structurelle et de volume de production par rapport aux cintreuses de panneaux robustes, conçues pour des environnements de production continus, à grande vitesse et en plusieurs équipes.
Fonctionnalité | Dossier CNC standard | Cintreuse de panneaux automatisée |
|---|---|---|
Manipulation de pièces | Rotation manuelle par l"opérateur | Entièrement automatisé via des pinces/rotateurs |
Configuration de l"outillage | Ajustements manuels des outils segmentés | Ajustement automatique des outils universels |
Volume de production | Faible à moyen | Volume élevé / décalage continu |
Rigidité structurelle | Service standard | Châssis industriel robuste |
L"analyse du temps nécessaire pour réaliser une pièce multi-pliages révèle de forts contrastes entre les deux technologies. Sur une presse plieuse, le temps de cycle comprend l"opérateur qui prend le flan, l"aligne contre la butée arrière, exécute le pliage, rétracte la pièce, la retourne ou la fait tourner et répète le processus. Si la pièce nécessite plusieurs jeux d"outils, les configurations de pliage par étapes ajoutent encore plus de complexité et de temps. La presse plieuse est intrinsèquement limitée par la fatigue de l"opérateur, les vitesses de manipulation et la dextérité manuelle. Combattre toute la journée une tôle d"acier 4x8 de calibre 11 ralentit même l"opérateur le plus expérimenté.
L’équipement de pliage de panneaux modifie fondamentalement la dynamique de stimulation. Étant donné que la machine gère toutes les rotations et tous les positionnements en interne, elle dicte le temps de cycle. L"opérateur charge simplement le flan et décharge la pièce finie, garantissant ainsi un débit automatisé et prévisible. Lors des exécutions par lots, l"élimination de la manipulation manuelle entre les passes permet aux cintreuses de panneaux d"atteindre des temps de cycle jusqu"à 2 à 3 fois plus rapides sur les géométries applicables. Par exemple, une porte d"armoire électrique standard à six coudes peut prendre 90 secondes avec une presse plieuse, mais seulement 30 secondes avec une plieuse automatisée.
Les presses plieuses excellent dans les applications géométriques spécifiques où la technologie de pliage présente des difficultés. Ils restent le meilleur choix pour les profils étroits, les caissons profonds, les angles extrêmement aigus et le cintrage de tôles lourdes. Les géométries nécessitant des poinçons à col de cygne profonds et spécialisés pour dégager les brides précédemment pliées sont particulièrement adaptées à l"architecture ouverte d"une presse plieuse. La possibilité d"empiler des outils personnalisés permet aux fabricants de former des pièces complexes et asymétriques qui entreraient physiquement en collision avec les mécanismes internes d"un dossier.
À l’inverse, les systèmes de cintrage de panneaux ont des limitations physiques strictes dictées par leurs profils de dégagement. La taille et la forme du serre-flan et des lames de cintrage limitent les courbures internes, les hauteurs maximales des brides et les largeurs minimales des canaux. Si le profil d"une boîte est trop profond, la pièce va s"écraser sur l"outillage supérieur de la machine lors de la rotation. Les fabricants doivent vérifier soigneusement la géométrie de leurs pièces pour s"assurer qu"elles se situent dans l"enveloppe de dégagement spécifique de la machine à cintrer.
Les systèmes de pliage de panneaux modernes utilisent des capteurs en temps réel avancés et intégrés pour maintenir la précision. Des technologies équivalentes au MAC2.0 de Salvagnini mesurent l"épaisseur réelle de la feuille et détectent les variations de traction du matériau lorsque la feuille entre dans la machine. Le système compense ensuite automatiquement le retour élastique à la volée, ajustant dynamiquement l"angle de courbure excessive. Il en résulte des pièces très cohérentes, même lorsque les lots de matériaux présentent de légères incohérences métallurgiques.
Les presses plieuses s"appuient fortement sur les systèmes de bombage hydrauliques ou mécaniques et sur les compétences de l"opérateur pour maintenir la cohérence de l"angle, en particulier sur les pièces longues. Chasser les degrés dans un virage de 10 pieds nécessite de l’expérience. La physique du processus de pliage diffère également considérablement. L"action d"essuyage d"une lame pliante provoque un allongement du matériau différent de celui du frottement vertical à force élevée du pliage à l"air dans une matrice en V. De plus, le processus de pliage est généralement plus doux pour la surface du matériau, réduisant ainsi les rayures et les marques de matrice généralement associées aux opérations de presse plieuse. Cela s"avère très bénéfique pour les matériaux sensibles en surface comme l"acier inoxydable poli ou l"aluminium pré-peint.
Les coûts initiaux associés à ces machines représentent une divergence majeure. Les presses plieuses CNC d"entrée de gamme et même haut de gamme nécessitent un investissement initial nettement inférieur par rapport au coût d"acquisition élevé des systèmes avancés de pliage de panneaux. Les presses plieuses offrent un point d"entrée accessible aux ateliers de fabrication qui cherchent à étendre leurs capacités sans exposition financière massive.
Le calcul du retour sur investissement nécessite d"analyser la disponibilité de la machine, la réduction du temps de configuration et l"amortissement du coût par pièce. Dans les cycles de production à grand volume ou très répétitifs, la vitesse et la configuration automatisée d"une cintreuse de panneaux réduisent considérablement le coût de la main d"œuvre par pièce. La capacité de la machine à fonctionner en continu avec une intervention minimale de l"opérateur accélère l"amortissement des dépenses d"investissement plus élevées, la rendant financièrement viable pour des modèles de production spécifiques. À l’inverse, dans des environnements à forte mixité et à faible volume, la presse plieuse reste souvent le choix le plus économique.
Le marché actuel du travail qualifié présente des défis importants pour les ateliers de fabrication. Trouver, embaucher et retenir des opérateurs de presses plieuses expérimentés qui comprennent parfaitement les tolérances de pliage, le séquençage manuel et les configurations complexes est difficile et coûteux. La presse plieuse repose entièrement sur cette expertise humaine pour fonctionner avec précision et efficacité. Un opérateur hautement qualifié peut faire chanter une presse plieuse, mais un novice peut générer des rebuts importants et goulotter l"ensemble de l"atelier.
La transition vers le cintrage des panneaux modifie le paradigme du travail. Les exigences s"éloignent des manipulations manuelles de haute intensité et des compétences spécialisées en pliage physique pour se tourner vers la programmation hors ligne, le chargement automatisé et la surveillance de base des machines. Les opérateurs n’ont pas besoin de comprendre des déductions complexes en matière de pliage ni de lutter physiquement avec des tôles lourdes. Cela permet aux ateliers d"utiliser du personnel moins expérimenté pour le fonctionnement des machines tout en affectant leurs programmeurs et ingénieurs hautement qualifiés à l"optimisation des logiciels et du flux de production.
L’espace physique au sol est un bien précieux dans toute usine de fabrication. Bien que l"encombrement des machines elles-mêmes puisse être comparable selon le modèle, les presses plieuses nécessitent de vastes zones de préparation pour les travaux en cours (WIP) et d"énormes armoires de stockage d"outils pour les poinçons et les matrices. Les systèmes de cintrage de panneaux, avec leur outillage universel et leur débit rapide, réduisent souvent le besoin d"une préparation en cours de production importante, rationalisant ainsi la disposition du sol.
Les profils de maintenance à long terme diffèrent également. Les presses plieuses nécessitent une gestion du fluide hydraulique, un étalonnage régulier des systèmes de couronnement et un remplacement continu des outils mécaniques en raison de l"usure. Les équipements modernes de pliage de panneaux utilisent souvent des entraînements servoélectriques, qui éliminent la maintenance hydraulique mais introduisent des suites de capteurs complexes et des mécanismes de manipulation automatisés qui nécessitent une assistance technique spécialisée.
Catégorie d"entretien | Presse plieuse CNC | Cintreuse de panneaux automatisée |
|---|---|---|
Système d"entraînement | Changements d"huile hydraulique, contrôles de soupapes | Surveillance des servomoteurs électriques |
Usure de l"outillage | Usure élevée par frottement sur les poinçons/matrices | Faible usure par frottement des balais d"essuyage |
Étalonnage | Ajustements de couronnement mécaniques/hydrauliques | Suite de capteurs et alignement du manipulateur |
La migration de pièces d"une presse plieuse vers une cintreuse de panneaux introduit un goulot d"étranglement important en matière d"ingénierie et de conception. Les anciens flans plats ne peuvent pas simplement être transférés directement vers la nouvelle machine. La nécessité de repenser et de ré-ingénierie des modèles plats est une réalité majeure de mise en œuvre. Les services d"ingénierie doivent investir du temps dans la mise à jour des fichiers CAO et la reprogrammation des pièces pour s"adapter à la nouvelle cinématique de pliage.
La physique des ajustements de mise à plat dicte cette exigence. Les facteurs K et les déductions de pliage doivent être recalibrés car les caractéristiques de déformation du matériau diffèrent fondamentalement selon la cinématique d"essuyage et de pliage par rapport au pliage à l"air traditionnel. Le matériau s"étire différemment, ce qui signifie qu"une découpe à plat pour une presse plieuse entraînera des dimensions finales incorrectes si elle est pliée sur une cintreuse de panneaux. Les ateliers doivent tenir compte de cette courbe d’apprentissage en ingénierie lors de la planification de la transition.
Les opérations de presse plieuse impliquent des coûts cachés et une logistique de stockage complexe associée à de vastes bibliothèques d"outils. Les ateliers doivent disposer d"une vaste gamme de poinçons, de matrices, d"outils d"ourlet spécialisés et de rubans de protection de surface pour gérer diverses géométries. La gestion, l"organisation et la modification physique de ces outils consomment un temps de production précieux et nécessitent un suivi constant des stocks.
Les systèmes de pliage de panneaux offrent une configuration sans outil pour la majorité des profils standard. Les lames de pliage universelles s"adaptent automatiquement aux différentes longueurs et épaisseurs. Cependant, identifier les limites absolues de cet outil universel évite les temps d’arrêt imprévus. Même s"il gère sans effort les brides standard, des géométries spécifiques telles que des canaux étroits ou des coudes décalés peuvent néanmoins nécessiter des inserts d"outillage auxiliaires ou personnalisés. Comprendre ces limites évite les arrêts de production inattendus lorsque des pièces complexes sont introduites dans le calendrier.
Aucune des deux machines n’est universellement supérieure ; le choix optimal dépend entièrement de la géométrie de la pièce, du volume de production et des contraintes de main-d"œuvre spécifiques de l"installation. Les ateliers de fabrication doivent aligner leurs investissements en équipements sur leurs stratégies de fabrication de base. La logique de présélection dicte le choix d"une presse plieuse pour la production à haut volume/faible volume, le pliage de tôles lourdes, les géométries de boîtes profondes et la fabrication sur mesure complexe où la flexibilité est primordiale. À l’inverse, les systèmes de pliage de panneaux constituent le choix évident pour la production de gros volumes, très répétitive, sensible à la surface ou de grands panneaux où la manipulation manuelle constitue un goulot d’étranglement important.
Nanjing Jinqiu CNC Machine Tool soutient les fabricants avec des solutions de machines-outils CNC conçues pour améliorer l'efficacité, la précision et la stabilité de la production du traitement de la tôle. L'entreprise peut aider ses clients à évaluer les configurations d'équipement appropriées en fonction de leurs matériaux, géométries de pièces, volumes de production et exigences d'automatisation.
Pour avancer efficacement, les responsables de fabrication doivent exécuter les prochaines étapes suivantes :
Auditez vos 20 pièces les plus volumineuses pour vérifier leur compatibilité géométrique avec la cinématique de pliage.
Calculez les temps de cycle actuels des presses plieuses par rapport aux temps de pliage automatisés simulés fournis par les fabricants d"équipements.
Évaluez votre marché du travail local pour déterminer la viabilité à long terme du fonctionnement manuel des machines par rapport aux systèmes automatisés.
Consultez un ingénieur d’applications pour cartographier le processus de refonte du modèle plat et estimer les heures d’ingénierie nécessaires à la transition.
R : Les presses plieuses peuvent gérer des épaisseurs extrêmes, dépassant souvent une plaque de 1 pouce en fonction du tonnage de la machine. Les cintreuses de panneaux sont généralement limitées à des calibres plus minces, atteignant généralement un maximum d"environ 11 (0,120") pour l"acier inoxydable ou 9 (0,150") pour l"acier doux, selon le modèle spécifique de la machine et la configuration de la lame.
R : Non. Bien qu"elles réduisent considérablement la charge de travail pour les panneaux et les boîtiers standard, les presses plieuses restent nécessaires pour les tôles lourdes, les profils étroits, les boîtes profondes et les géométries nécessitant des configurations de poinçonnage spécialisées que les lames pliantes ne peuvent pas physiquement accueillir.
R : La flexion de l"air sur une presse plieuse force le matériau dans une matrice en V, créant une friction concentrée et un étirement spécifique. Une cintreuse de panneaux essuie la bride vers le haut ou vers le bas tout en maintenant la tôle à plat, répartissant ainsi la contrainte différemment. Cela nécessite de recalculer les facteurs K et les déductions de pliage pour des ébauches plates précises.
R : Non. Une plieuse CNC standard nécessite que l"opérateur positionne et fasse pivoter manuellement la pièce entre les plis. Une cintreuse de panneaux industrielle est dotée de pinces et de rotateurs entièrement automatisés qui manipulent la feuille sans intervention humaine, ce qui entraîne un débit considérablement plus élevé.
R : Le coût plus élevé reflète l’automatisation complexe. Ils comprennent des manipulateurs de matériaux intégrés, un outillage universel automatisé qui s"ajuste à la volée, des capteurs de matériaux avancés en temps réel et un logiciel sophistiqué requis pour contrôler simultanément la rotation automatisée des pièces et les séquences de pliage.
R : Oui. Étant donné que le matériau s"allonge différemment sous la cinématique de pliage par rapport au pliage pneumatique en V, les modèles plats existants produiront des dimensions finales incorrectes. Les équipes d"ingénierie doivent recalculer les tolérances de pliage et mettre à jour les fichiers CAO pour le nouvel équipement.
