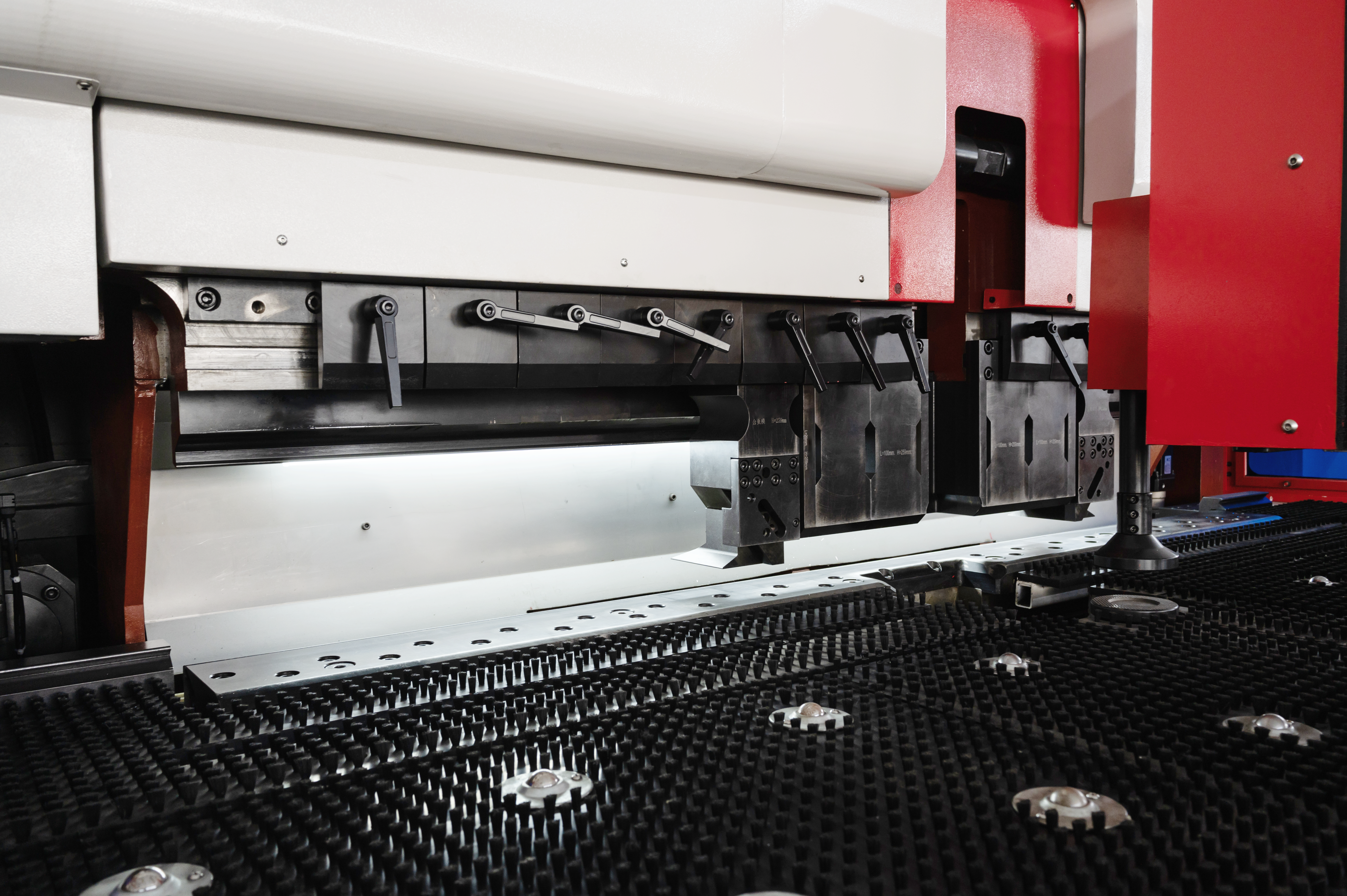

Les temps d'arrêt imprévus et les taux de rebut élevés menacent gravement les marges de production. Ils nuisent à l’efficacité opérationnelle globale de l’ensemble de votre installation. L’équipement moderne de cintreuse de panneaux CNC offre une automatisation incroyable. Cependant, ils ne sont pas à l’abri des lois de la physique. Les variations dans la manipulation des matériaux affectent la précision. La dégradation hydraulique et l’usure des outils entraînent inévitablement des déviations de processus au fil du temps.
La résolution de ces problèmes chroniques nécessite un état d’esprit proactif. Nous devons dépasser les « connaissances tribales » réactives dans les ateliers. Au lieu de cela, vous avez besoin d’un diagnostic systématique des causes profondes. La mise en œuvre d’une maintenance standardisée et d’une formation appropriée des opérateurs assure le bon fonctionnement des lignes de production. Ce guide vous aidera à diagnostiquer et à éliminer les défauts les plus courants des machines à cintrer.
Les angles de pliage incohérents sont le plus souvent causés par un retour élastique non calculé du matériau et un désalignement de la butée arrière, et pas seulement par des erreurs de programmation CNC.
Les secousses hydrauliques ou la perte de pression sont généralement attribuées à une contamination par l"huile ou à des fluctuations de température dépassant 45 °C (113 °F).
Pour combler les lacunes en matière de compétences des opérateurs, il faut normaliser les procédures de configuration (SMED) et établir des SOP de maintenance quotidiennes, hebdomadaires et mensuelles rigides.
L"évaluation de la nécessité de réparer ou de remplacer une cintreuse de panneaux dépend de la fréquence des temps d"arrêt, de la compatibilité des outils et de la disponibilité des pièces de contrôle existantes.
Symptôme : Vous exécutez exactement le même programme CNC. Pourtant, il donne des angles différents au cours d’un même cycle de production.
Cause fondamentale : un retour élastique non calculé du matériau est souvent à l'origine de cette incohérence. Lorsque la tôle est pliée, elle tente naturellement de retrouver sa forme plate d'origine. Par exemple, l’acier inoxydable 304/316 rebondit de 6 à 8°. Pendant ce temps, l’aluminium 6061-T6 ne rebondit que de 2 à 3°. De légères variations d’épaisseur du matériau ou de limite d’élasticité provenant des fournisseurs déclenchent également des changements d’angle.
Correction : implémentez la compensation d'angle CNC directement sur le contrôleur. Vous pouvez utiliser des techniques de flexion excessive pour contrer le rebond attendu. Vous pouvez également ajuster le rapport de matrice en V. Réduire légèrement l'ouverture de la matrice en V peut concentrer la force de flexion et réduire la gravité du retour élastique.
Taux de retour élastique des matériaux courants | ||
Type de matériau | Angle de retour élastique approximatif | Action recommandée |
|---|---|---|
Acier doux (laminé à froid) | 1° – 2° | Compensation CNC standard |
Aluminium (6061-T6) | 2° – 3° | Dépassement de 2,5° en moyenne |
Acier inoxydable (304/316) | 6° – 8° | Aplatissement ou flexion excessive de tonnage élevé |
Meilleure pratique : testez toujours le pliage d'un morceau de rebut provenant de chaque nouveau lot de matériau. Faites-le avant d’exécuter une commande de production importante. Cela permet d'économiser du temps et du matériel.
Symptôme : Les flans se décentrent pendant le cycle de pliage.
Cause fondamentale : Cela se produit en raison d’une force de serrage insuffisante. Les pinces du manipulateur usées ne parviennent pas à maintenir fermement la feuille. Des vitesses de descente rapides peuvent également provoquer des chocs matériels. Cet impact soudain fait détacher le métal des pinces.
Correction : Vérifiez manuellement la pression de serrage hydraulique. Il doit correspondre à la jauge du matériau que vous traitez. Inspectez les surfaces de préhension des pinces pour déceler toute usure physique ou tout lissage. Optimisez les points de transition de vitesse CNC. Des vitesses de transition plus lentes garantissent une descente plus douce avant que le poinçon n'entre en contact avec le matériau.
Symptôme : Vous voyez des microfissures visibles sur le rayon de courbure. Les matériaux sensibles comme l’aluminium brossé souffrent de finitions de surface altérées.
Cause fondamentale : Le rayon de courbure choisi est trop serré pour les limites de traction du matériau. Un frottement excessif dû à un outillage dégradé ou sale provoque également un grippage superficiel.
Correctif : augmentez le rayon de courbure en changeant la pointe de votre poinçon. Préchauffez des métaux spécifiques si les températures ambiantes de l’atelier chutent trop bas. Les fractures du métal froid sont beaucoup plus faciles. Utilisez des films de protection UHMW-PE (polyéthylène). Ils empêchent parfaitement le grippage superficiel en créant une barrière sans friction.
Symptôme : La lame pliée ou le vérin tremble. Il vibre fortement pendant le fonctionnement.
Cause fondamentale : l’emprisonnement d’air ruine la précision hydraulique. Des niveaux d'aération supérieurs à 6 % provoquent une instabilité immédiate. La dégradation de la viscosité du fluide provoque également des instabilités. Cela se produit lorsque les températures de l'huile dépassent les limites acceptables.
Solution : purgez soigneusement les conduites hydrauliques. Vérifiez les vannes proportionnelles pour déceler des blocages physiques ou des bobines collantes. Assurez-vous que la température de l’huile reste stable. Il devrait idéalement se situer en dessous de 45°C (113°F). Installez un refroidisseur d'huile dédié si votre magasin est chaud en été.
Symptôme : La cintreuse de panneaux a du mal à atteindre le tonnage de pliage requis. Il fait une pause excessive au point de conversion de vitesse.
Cause première : les filtres haute pression obstrués obstruent le débit de fluide. Les joints de pompe usés permettent des fuites de pression interne. Les valves directionnelles défaillantes ne parviennent pas à diriger le fluide assez rapidement.
Correction : testez directement les circuits de vannes. Vous pouvez effectuer un simple contrôle de diagnostic 24 V sur les électrovannes. Remplacez les filtres hydrauliques strictement en fonction des heures de fonctionnement. Ne jugez jamais un filtre par la seule inspection visuelle. Enfin, vérifiez le contournement interne du cylindre si les chutes de pression persistent.
Erreur courante : les opérateurs supposent souvent qu'une basse pression signifie une pompe cassée. En réalité, un filtre bouché à 50 $ est généralement le coupable. Vérifiez toujours les filtres en premier.
Symptôme : Vous rencontrez des virages répétés hors tolérance. Dans le pire des cas, des pannes catastrophiques des outils se produisent.
Cause première : la dérive de l’étalonnage du capteur se produit naturellement au fil du temps. Des butées mécaniques endommagées provoquent des erreurs de positionnement. L’utilisation de poinçons présentant une usure importante de la pointe perturbe également les calculs. Une usure de la pointe supérieure à 0,2 mm compromet entièrement la précision.
Correctif : recalibrez les capteurs de butée arrière chaque semaine. Vérifiez les points zéro de la machine avant de commencer tout nouveau quart de travail. Tenir un journal d’inspection strict des outils. Retirez les outils immédiatement une fois qu'ils dépassent les tolérances d'usure acceptables.
Problème : La précision de la machine dépend fortement d'un opérateur expérimenté spécifique. Ils effectuent des modifications manuelles non documentées sur le panneau de commande en fonction de leur « ressenti ». Lorsqu'ils sont absents, les taux de rebut montent en flèche.
Correctif : standardisez les terminologies de programmation dans l’ensemble de l’établissement. Exigez des procédures opérationnelles standard (SOP) photo-documentées pour toutes les configurations. Cartographiez visuellement la disposition des outils pour éliminer les incertitudes. Chaque opérateur doit suivre exactement la même séquence de chargement et de serrage.
Problème : des temps d'arrêt excessifs se produisent entre les différentes exécutions du produit. Les opérateurs passent des heures à chercher des matrices et à tester des pliages.
Correctif : appliquez immédiatement les principes SMED (Single-Minute Exchange of Die). Chariots d'outillage préalables à proximité de la machine avant la fin du travail précédent. Utilisez des « modèles de configuration dorés ». Stockez ces paramètres de programme parfaits directement dans la mémoire CNC. Cela élimine le besoin d’essais et d’erreurs manuels.
La maintenance réactive détruit la rentabilité. Vous devez mettre en œuvre une approche structurée et à plusieurs niveaux en matière d’entretien des équipements. Garder vos systèmes propres et calibrés évite 80 % des pannes inattendues.
Tâches quotidiennes :
Éliminez tous les débris métalliques et le tartre de la zone d"outillage.
Vérifiez les niveaux d’huile hydraulique à l’aide du voyant.
Vérifiez les coordonnées zéro de la machine au démarrage.
Inspectez les capteurs de sécurité et les barrières immatérielles pour vérifier leur bon fonctionnement.
Tâches hebdomadaires :
Calibrez l’alignement de la butée arrière à l’aide de blocs de précision.
Lubrifiez toutes les pièces mobiles, y compris les rails de guidage et les vis à billes.
Sauvegardez tous les programmes CNC sur un serveur ou un lecteur externe.
Inspectez les pinces du manipulateur pour déceler toute dégradation de la préhension.
Tâches mensuelles/annuelles :
Effectuez un étalonnage complet de la géométrie de la machine.
Exécuter des contrôles d’alignement structurel sur l’ensemble du cadre principal.
Effectuer une inspection approfondie du système pneumatique. Vérifiez les fuites d"air.
Planifiez le serrage complet des bornes électriques par des techniciens certifiés. Les vibrations desserrent les fils avec le temps.
Chaque pièce de machinerie lourde atteint finalement la fin de sa durée de vie utile. Décider s’il faut continuer à réparer un système vieillissant ou investir dans un nouveau système est un choix commercial crucial.
Calculez le coût horaire exact des temps d'arrêt des machines dans votre atelier. Comparez cela au coût amorti d’une nouvelle cintreuse de panneaux hautement automatisée . Si vous passez 15 heures par mois à réparer des fuites hydrauliques, ces heures de production perdues éclipsent rapidement le paiement mensuel des équipements modernes.
Évaluez vos goulots d’étranglement de production actuels. Les machines existantes gênent souvent la production de découpe laser en amont. Ils affament également les processus de soudage en aval en raison des limitations de la manipulation manuelle. Les systèmes modernes disposent de changeurs d"outils automatiques et d"une manutention robotisée des matériaux. Ils évoluent sans effort avec une demande accrue.
Tenez compte des délais de livraison des pièces de rechange sur les anciens systèmes PLC et contrôleurs. De nombreux fabricants arrêtent de produire des circuits imprimés pour les machines de plus de 15 ans. Si les tableaux de commande sont obsolètes, leur modernisation peut coûter presque autant que leur mise à niveau complète. Les systèmes modernes sont équipés de capteurs de maintenance prédictive (IoT). Ils vous alertent des échecs avant qu’ils ne surviennent.
Pour obtenir une disponibilité maximale, il faut traiter la machine, l"outillage et le matériau comme un seul système cohérent. Une défaillance d’un seul composant entraîne des erreurs de production coûteuses.
Prenez des mesures immédiates pour auditer vos calendriers de maintenance préventive actuels. Passez en revue vos protocoles de formation d’opérateur pour éliminer les connaissances tribales. Documentez tout et respectez des routines d’étalonnage rigides.
Si vous rencontrez des problèmes de précision chroniques ou des pannes hydrauliques persistantes, n"attendez pas. Nous vous recommandons de contacter un ingénieur d"application ou de consulter un spécialiste de l"équipement. Ils peuvent vous aider à évaluer les problèmes chroniques des machines ou à discuter de voies de mise à niveau viables pour maintenir la compétitivité de votre installation.
R : Cela provient généralement de paramètres CNC incorrects qui ne tiennent pas compte du retour élastique du matériau. Cela se produit également lorsque vous utilisez un outil dont la géométrie précise est dépassée. Assurez-vous de saisir l"épaisseur correcte du matériau et d"utiliser les fonctions de compensation d"angle dans le contrôleur.
R : Les changements de liquide doivent être strictement basés sur les heures de fonctionnement et les directives du fabricant. Cela représente souvent environ 2 000 à 3 000 heures. Combinez cela avec une analyse régulière de l’huile pour détecter la contamination particulaire, plutôt que de simplement examiner la couleur du fluide.
R : Oui. Des fluctuations mineures de l"épaisseur du matériau, de la direction des grains ou de la limite d"élasticité de différents lots entraînent des écarts d"angle importants. Cela est particulièrement vrai si la machine ne dispose pas de capacités de mesure d"épaisseur en temps réel ni de capacités de compensation automatique d"angle.
