Le pliage de précision des tôles améliore le débit de fabrication, maintient des tolérances strictes et réduit les taux de rebut dans l'atelier. Les équipements de formage obsolètes créent de graves goulots d’étranglement opérationnels. Vous êtes confronté à des angles de pliage incohérents, à des temps de configuration lents et à une dépendance excessive à l'égard d'opérateurs rares et hautement qualifiés. Ce guide fournit un cadre décisionnel complet pour évaluer, dimensionner et investir dans la technologie de pliage adaptée à votre environnement de production spécifique. Une presse plieuse est le principal moteur de la fabrication moderne. La sélection du bon équipement détermine l'efficacité de votre atelier. Vous devez adapter les capacités de la machine à vos besoins exacts en matériaux. Un dimensionnement excessif gaspille de l'énergie et de l'espace au sol, tandis qu'un sous-dimensionnement entraîne des dommages à la machine et des pièces rejetées. Nous explorerons les mécanismes de base, les systèmes d'entraînement et les stratégies d'outillage. Vous découvrirez comment les décisions de conception en amont ont un impact sur le succès du formage en aval, vous permettant ainsi d'optimiser votre atelier de production.
Alignement technologique : le choix entre les presses plieuses hydrauliques, électriques et hybrides dépend strictement du tonnage requis, de la vitesse de cycle et des objectifs d"efficacité énergétique de votre atelier.
Précision et contrôle : les presses plieuses CNC modernes avec butées arrière multi-axes et couronnement automatique réduisent considérablement les temps de configuration et les erreurs de l"opérateur par rapport aux systèmes manuels ou à commande numérique.
L"outillage dicte la capacité : la capacité de la machine dépend de sa configuration de poinçonnage et de matrice ; comprendre la flexion de l’air par rapport au bottoming est essentiel pour les investissements en outillage.
Conception pour la fabrication (DFM) : le formage réussi des presses plieuses repose en grande partie sur les décisions de conception en amont, notamment le rayon de courbure, le facteur K et l"orientation des grains du matériau.
Table des matières

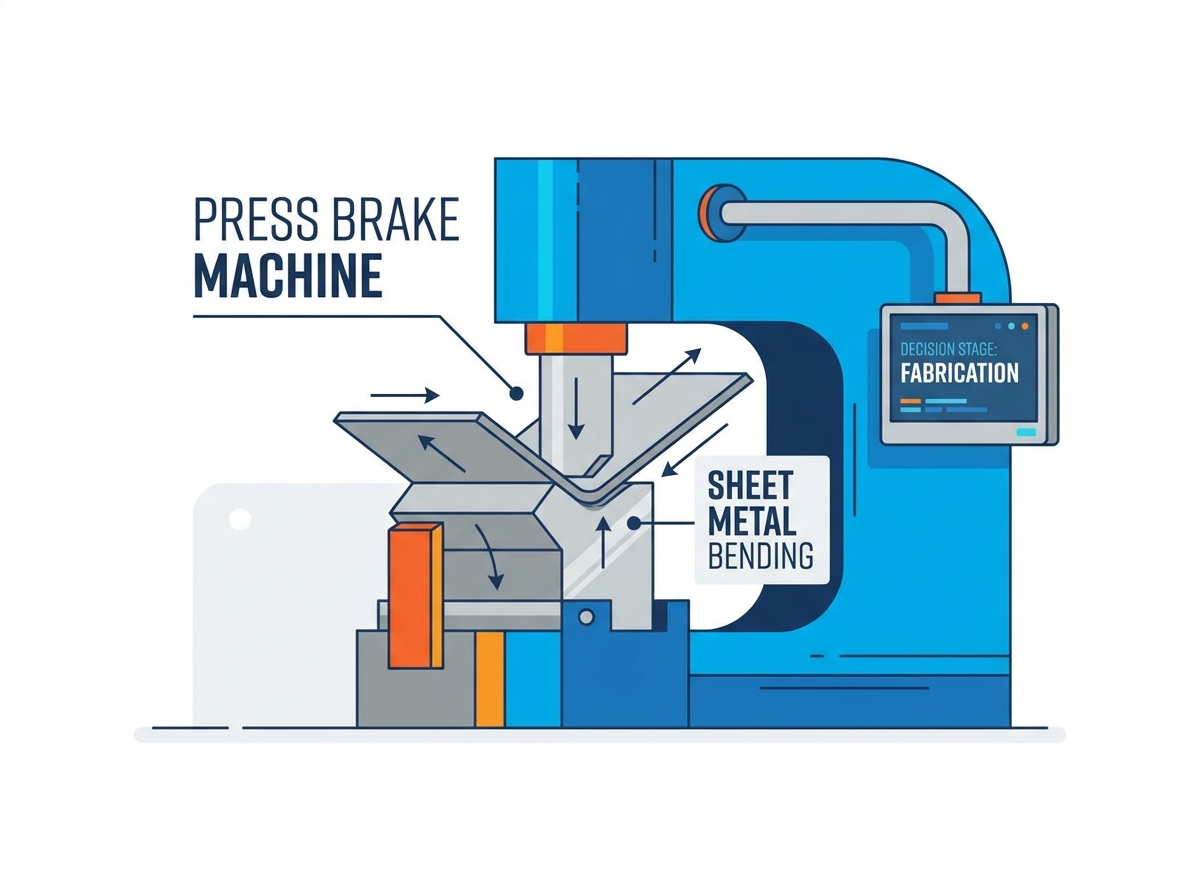

Une presse plieuse fonctionne selon un principe mécanique simple. Il presse la tôle entre deux outils spécialisés. Le meilleur outil est le poinçon. L'outil du bas est le dé. Ces outils s'alignent le long d'un axe de pliage vertical. La machine force le poinçon dans le métal. Le métal épouse alors la forme de la matrice située en dessous. Comprendre cette interaction est fondamental pour maîtriser la fabrication de la tôle.
Le poinçon se fixe sur la poutre supérieure, appelée bélier. La matrice se fixe au lit inférieur. Le bélier se déplace vers le bas le long de l"axe vertical. Il applique une immense pression sur la pièce. La géométrie du poinçon et de la matrice détermine l"angle de pliage final. Différents profils s"adaptent à différentes formes et dégagements. Un bon alignement entre les outils supérieurs et inférieurs n’est pas négociable. Un mauvais alignement provoque des courbures inégales et accélère l’usure des outils. Les opérateurs doivent indiquer les outils lors de la mise en place pour assurer un parallélisme parfait sur toute la longueur du lit.
Le tonnage représente la force de flexion totale que la machine peut exercer. Il se répartit sur toute la longueur de flexion. Le tonnage est le principal critère de succès pour la sélection des machines. Si vous manquez de tonnage suffisant, vous ne pouvez pas plier le métal. Si vous appliquez trop de tonnage, vous risquez de fracturer le matériau. Vous risquez également d"endommager définitivement le bâti de la machine. Le tonnage requis dépend de l’épaisseur du matériau, de la résistance à la traction et de l’ouverture de la filière. Une règle empirique standard sur le terrain est que les matrices en V plus serrées nécessitent un tonnage exponentiellement plus important pour obtenir le même virage.
La butée arrière agit comme une butée physique pour la tôle. Il positionne le matériau avec précision avant que le vérin ne descende. Cela garantit des longueurs de bride précises à chaque fois. Les backgauges modernes se déplacent sur plusieurs axes. Ils s"ajustent rapidement entre les virages. Leur vitesse et leur précision dictent directement les temps de cycle globaux. Un backgauge lent crée un goulot d’étranglement. Une butée arrière rapide et précise maximise le débit de l"opérateur. Lors du formage de pièces complexes avec plusieurs brides, les doigts de butée arrière doivent se repositionner en quelques millisecondes pour maintenir l"opérateur en mouvement.
Les systèmes d"entraînement déterminent la manière dont la machine génère la force de flexion. Le bon choix dépend de votre volume de production et des types de matériaux. Chaque système offre des avantages distincts et des limites spécifiques pour l"exécution en atelier.
Les systèmes mécaniques utilisent un volant d"inertie et un mécanisme d"embrayage. Le moteur fait tourner le volant en continu. L"opérateur engage l"embrayage pour entraîner le vérin vers le bas. Ces machines sont très dangereuses. La course ne peut pas être inversée en milieu de cycle. Une fois que le vérin commence à bouger, il doit terminer la course. Ils manquent de contrôle de précision et de vitesse variable. La fabrication de précision moderne les considère comme obsolètes. Cependant, certains opèrent encore dans des environnements existants où les normes de sécurité sont en retard par rapport aux exigences modernes.
Les systèmes hydrauliques utilisent des cylindres doubles synchronisés pour déplacer le vérin. Le fluide hydraulique est pompé dans les cylindres pour générer une force massive. Ils fournissent une puissance immense et une répartition fiable de la force. Ils manipulent facilement les matériaux les plus résistants. Vous les trouverez dans les ateliers de fabrication d’équipement lourd et de charpente métallique. Ils consomment plus d"énergie. L"huile hydraulique nécessite un entretien régulier. Vous faites face à de potentielles fuites d’huile. Les vitesses du vérin sont généralement plus lentes que celles des modèles électriques, ce qui peut réduire les temps de cycle sur des pièces de plus petit calibre.
Les modèles électriques utilisent des servomoteurs et des systèmes de courroie ou de poulie. Ils éliminent entièrement le fluide hydraulique. Les moteurs ne consomment de l’énergie que lorsque le vérin bouge réellement. Ils offrent des vitesses d’approche et de rétraction incroyablement rapides. La consommation d’énergie est nettement inférieure. L"entretien est minime sans systèmes hydrauliques. Ils ont des capacités de tonnage maximales inférieures. Ils ne conviennent pas aux tôles d’acier très épaisses. Les ateliers utilisant des boîtiers en aluminium de faible épaisseur ou en acier inoxydable bénéficient massivement de la vitesse des entraînements servoélectriques.
Les machines hybrides combinent des servomoteurs avec des systèmes hydrauliques localisés. Un servomoteur entraîne une petite pompe hydraulique en boucle fermée pour chaque cylindre. Ils offrent la puissance de l’hydraulique avec l’efficacité de l’électrique. Ils fonctionnent silencieusement et réduisent la génération de chaleur. Ils représentent un investissement en capital important. La complexité du système nécessite des connaissances spécialisées en maintenance. Si un lecteur hybride tombe en panne, vous avez souvent besoin d"un technicien OEM plutôt que d"un mécanicien de maintenance standard pour dépanner le système en boucle fermée.
Les systèmes de contrôle dictent la manière dont vous interagissez avec la machine. Les commandes manuelles nécessitent que l"opérateur définisse des arrêts physiques. NC permet un positionnement programmable de base. La CNC représente la norme industrielle moderne. Les commandes CNC 3D permettent une programmation hors ligne. Les ingénieurs peuvent simuler des virages au bureau. Cela évite les collisions et réduit les temps d’arrêt des machines. L"opérateur charge simplement le programme et suit le guide visuel. Ce flux de travail élimine l"ancienne méthode consistant à tester le pliage et à mettre au rebut trois pièces avant d"en obtenir une bonne.
Système d"entraînement | Demande principale | Avantage clé | Principale limite |
|---|---|---|---|
Mécanique | Estampage hérité | Cyclisme à grande vitesse | Risques graves pour la sécurité |
Hydraulique | Fabrication de plaques épaisses | Capacité de tonnage massive | Entretien des fluides requis |
Électrique (servo) | Précision de jauge fine | Faible entretien | Tonnage maximum limité |
Hybride | Production mixte | L"efficacité rencontre la puissance | Systèmes internes complexes |
Votre machine est aussi performante que ses outils. Une machine haut de gamme avec un outillage médiocre produit de mauvaises pièces. La sélection des outils dicte les formes que vous pouvez former avec succès. Vous devez faire correspondre le punch et mourir au travail spécifique. L’utilisation d’une mauvaise largeur de matrice en V est la cause la plus fréquente de fissures dans les matériaux et de tolérances érodées sur le sol.
Les matrices en V standard gèrent la plupart des courbures de base à 90 degrés. Les poinçons à col de cygne présentent une découpe profonde. Ce jeu permet de plier des profils complexes sans heurter l"outillage. Les outils d"ourlet aplatissent le bord de la tôle sur lui-même. Cela crée un bord sûr et rigide. Les matrices à angle aigu vous permettent de plier le métal au-delà de 90 degrés. Vous devez sélectionner le profil qui empêche les collisions de pièces pendant la course. Les opérateurs doivent toujours vérifier les profils d"outillage par rapport au modèle plat avant de lancer le premier pliage.
La manière dont le poinçon interagit avec la matrice définit la méthode de pliage. Chaque méthode nécessite des configurations de tonnage et d’outillage différentes.
Pliage à l"air : le poinçon pousse le métal dans la matrice en V sans toucher le fond. La profondeur du poinçon dicte l"angle. C"est la norme pour les machines CNC. Il nécessite moins de tonnage et permet plusieurs angles à partir d"une seule matrice.
Bottoming : Le poinçon force le métal entièrement dans la matrice en V. Le métal prend l"angle exact de l"outillage. Cela nécessite un tonnage plus élevé que le pliage à l’air.
Frappe : Le poinçon emboutit le métal dans la matrice avec une force extrême. Celui-ci pénètre dans l"axe neutre du matériau. Il élimine le retour élastique mais provoque une usure rapide de l"outillage. Cela nécessite un tonnage massif.
Le temps de configuration tue la productivité dans des environnements à forte diversité et à faible volume. Le serrage manuel des outils nécessite que les opérateurs serrent des vis de réglage individuelles. Cela fait perdre un temps de production précieux. Les systèmes de changement rapide hydrauliques ou pneumatiques serrent les outils instantanément en appuyant sur un bouton. Ils placent parfaitement les outils à chaque fois. Cela réduit les temps de configuration de quelques heures à quelques minutes. Les gains de productivité justifient rapidement la mise à niveau initiale. Lorsque vous modifiez les configurations cinq fois par équipe, les outils à changement rapide s"amortissent en quelques mois.
L"outillage se dégrade avec le temps. Le rayon de la pointe du poinçon s"aplatit avec une utilisation répétée. Les épaulements de la matrice s"usent à cause du frottement du matériau. Cette usure affecte directement la répétabilité des angles. Un épaulement de matrice usé fait glisser le métal de manière inégale. Vous devez mettre en œuvre des stratégies d’inspection préventive. Mesurez régulièrement les pointes des poinçons et les épaules des matrices. Remplacez l"outillage avant qu"il ne compromette la qualité des pièces. Gardez les outils propres et correctement lubrifiés pour prolonger leur durée de vie. Une matrice sale rayera instantanément les pièces en aluminium.
Le formage réussi commence dans le département d’ingénierie. Les décisions de conception en amont déterminent le succès de la fabrication en aval. Si une pièce est mal conçue, le meilleur opérateur ne peut pas la sauver. Les ingénieurs doivent comprendre les limites physiques de la tôle. Jeter un fichier CAO sur le mur sans vérifier les tolérances de pliage garantit des chutes sur le sol.
Le métal ne peut se plier que jusqu"à un certain point avant de se briser. Le rayon de courbure intérieur minimum empêche les fissures au niveau de la ligne de courbure. L"épaisseur du matériau influence fortement ce rayon. Les matériaux plus épais nécessitent un rayon de courbure plus grand. La résistance à la traction et la ductilité jouent également un rôle essentiel. Les matériaux plus durs comme l"acier inoxydable nécessitent des rayons plus grands que l"aluminium souple. Forcer un rayon serré sur un matériau fragile provoque une défaillance structurelle. Consultez toujours les fiches techniques des matériaux avant de spécifier un rayon intérieur serré.
La tôle s"étire lorsque vous la pliez. La surface extérieure se dilate sous tension. La surface intérieure se comprime. L"axe neutre reste inchangé. Vous devez tenir compte de cet étirement pour obtenir des aplats précis. Le facteur K représente l"emplacement de l"axe neutre. Le calcul du facteur K correct garantit que le motif plat a exactement la bonne taille avant la découpe. Si votre déduction de pliage est erronée, les dimensions finales de la pièce échoueront à l"inspection. Les fabricants doivent effectuer des tests de pliage sur des lots de matériaux spécifiques pour déterminer le facteur K exact.
La tôle a une direction de grain créée pendant le processus de laminage au laminoir. Ce grain affecte le comportement du métal lors du pliage. Le pliage parallèle au fil augmente le risque de fissuration. Il sépare les fibres du matériau. Se plier perpendiculairement au fil est beaucoup plus sûr. Il réduit les risques de fissuration et nécessite un peu moins de force de flexion. Les ingénieurs doivent emboîter les pièces sur le laser de manière à ce que les courbures se produisent dans le sens du grain autant que possible. Si vous devez plier dans le sens du grain, augmentez le rayon de courbure pour compenser.
La bride est la partie de métal qui dépasse la ligne de pliage. Il doit être suffisamment long pour couvrir l"ouverture de la filière en V pendant tout le cycle. Si la bride est trop courte, elle glisse dans la filière. Cela ruine la pièce et peut endommager l"outillage. La largeur minimale de la bride est généralement calculée en fonction de la largeur de la filière en V choisie. Les ingénieurs doivent s"assurer que toutes les brides conçues répondent à cette exigence minimale. Une règle courante en atelier est que la bride minimale doit être au moins quatre fois supérieure à l"épaisseur du matériau.
Le dimensionnement d’une machine nécessite une analyse minutieuse de vos besoins de production actuels et futurs. Vous devez évaluer le tonnage, la longueur et les caractéristiques de contrôle. Deviner conduit à des erreurs coûteuses. Utilisez les données pour piloter votre évaluation technique. Examinez vos pièces les plus lourdes et les plus longues et élaborez vos spécifications en fonction des pires scénarios.
Vous devez calculer le tonnage requis pour vos travaux les plus difficiles. La formule prend en compte l"épaisseur du matériau, la longueur de flexion et la résistance à la traction. Cela prend également en compte l’ouverture de la matrice en V. Une filière en V plus petite nécessite plus de tonnage pour plier le même matériau. Calculez toujours en fonction du matériau le plus épais et le plus dur que vous envisagez de plier. Ajoutez une marge de sécurité de 20 % pour éviter de maximiser continuellement la machine. Faire fonctionner une machine à sa capacité maximale accélère l’usure des guides du vérin et des vérins hydrauliques.
La longueur du lit détermine la partie la plus longue que vous pouvez physiquement plier. Il faut cependant tenir compte de la distance entre les logements latéraux. L"espace entre les cadres est plus court que la longueur totale du lit. Si une pièce comporte des brides de retour profondes, elle doit s"insérer entre ces logements. Dimensionnez la longueur du lit en fonction de vos parties les plus longues attendues. Pensez également aux futures gammes de produits. L"achat d"un lit de 10 pieds lorsque vous utilisez occasionnellement des pièces de 12 pieds vous oblige à des configurations de pliage dangereuses en plusieurs étapes.
Les axes de butée arrière correspondent directement à la complexité de la pièce. Un système simple à 2 axes contrôle la profondeur et la hauteur. Ceci est suffisant pour les supports droits de base. Les pièces complexes et asymétriques nécessitent plus de contrôle. Un système à 6 axes permet un mouvement indépendant des doigts de butée arrière. Cela prend en charge les courbures coniques et les géométries complexes. Investissez dans les axes nécessaires à vos pièces les plus difficiles. Si vous formez des formes coniques ou des équerres, une butée arrière à 6 axes est obligatoire.
Lorsqu"une force immense est appliquée, le bâti de la machine et le vérin fléchissent légèrement au centre. Cette déviation fait varier l’angle de courbure sur la longueur de la pièce. Le centre aura un angle plus large que les extrémités. Les systèmes de couronnement neutralisent cette déviation. Le couronnement en coin hydraulique ou mécanique CNC pousse le centre du lit vers le haut. Cela garantit des angles constants et parfaits dans les longs virages. Sans couronnement, les opérateurs doivent caler manuellement les matrices avec du papier, ce qui fait perdre énormément de temps.
L"épaisseur et la dureté du matériau varient d"un lot à l"autre. Ces variations provoquent un retour élastique imprévisible. Les systèmes de mesure d"angle en temps réel résolvent ce problème. Des capteurs laser ou mécaniques en cours de processus mesurent l"angle à mi-course. La commande CNC ajuste automatiquement la profondeur du vérin pour garantir la précision. Cela élimine les tests de flexion par essais et erreurs. Cela garantit que la première pièce est de bonne qualité, réduisant ainsi considérablement les rebuts. Pour les ateliers proposant des alliages aérospatiaux coûteux, cette fonctionnalité n’est pas négociable.
L’installation de machinerie lourde présente des risques opérationnels importants. Vous devez préparer votre installation et votre main d’œuvre. Une bonne planification évite les retards d’installation et les incidents de sécurité. Une machine qui reste inactive parce que la chute électrique est erronée vous coûte de l"argent chaque jour.
Ces machines sont incroyablement lourdes. Vous devez vérifier les capacités de charge de votre plancher avant la livraison. Les machines de fort tonnage nécessitent souvent des fosses de fondation spécialisées. Le béton doit être suffisamment épais pour supporter les charges dynamiques. Vous avez également besoin de chutes de puissance électrique adéquates. Assurez-vous que votre installation peut fournir la tension et l’ampérage requis. Consultez des ingénieurs en structure pour valider votre plan d’étage. Couler une nouvelle fosse de fondation peut ajouter des semaines à votre calendrier d"installation.
Plier du métal est intrinsèquement dangereux. Les opérateurs travaillent en étroite collaboration avec des vérins mobiles et de l"acier lourd. Vous devez strictement définir et suivre les normes de l"OSHA. Les systèmes de sécurité intégrés sont obligatoires. La protection laser optique se déplace avec le bélier. Il arrête instantanément la machine si une obstruction est détectée. Des barrières immatérielles protègent le périmètre. Mettez en œuvre ces systèmes sans compromettre la productivité des opérateurs. La sécurité ne doit jamais être contournée. La destruction d"une barrière immatérielle constitue un motif de résiliation immédiate dans un établissement bien géré.
L"industrie est confrontée à une grave pénurie d"opérateurs qualifiés. Atténuez le risque de rotation des opérateurs en investissant dans une technologie intelligente. Les machines dotées d’interfaces graphiques 3D intuitives réduisent la courbe d’apprentissage. Les systèmes automatisés de mesure d’angle réduisent la dépendance aux connaissances tribales. La programmation hors ligne transfère le travail complexe au bureau d"ingénierie. Cela permet aux opérateurs moins expérimentés de faire fonctionner les machines de manière sûre et efficace. Les programmes de formation doivent se concentrer sur la lecture des impressions et la compréhension des limites des outils.
Vérifiez la capacité de charge du plancher avec un ingénieur en structure.
Installez les chutes électriques requises en fonction des spécifications de la machine.
Planifiez les techniciens OEM pour la mise à niveau et l’étalonnage finaux.
Organiser une formation de sécurité obligatoire pour tous les opérateurs.
Exécutez des tests sur les pièces pour vérifier la précision du bombage et de la butée arrière.
La sélection de la bonne presse plieuse nécessite un équilibre entre la capacité de pliage, la précision, l'outillage, la fonctionnalité CNC et les exigences de production futures. En adaptant la machine à vos matériaux, à la complexité de vos pièces et à votre volume de production, vous pouvez améliorer l'efficacité de la fabrication, réduire le temps de configuration et obtenir une qualité de pliage constante.
Nanjing Jinqiu CNC Machine Tool est spécialisée dans les équipements de traitement de tôle CNC et fournit des solutions de presse plieuse fiables aux fabricants du monde entier. Forte d'une vaste expérience industrielle et d'un support technique professionnel, l'entreprise aide ses clients à améliorer l'efficacité de la production, la précision du pliage et la compétitivité de la fabrication à long terme.
Avant de faire votre investissement, considérez les points suivants :
Auditez vos goulots d’étranglement de production actuels pour identifier les défaillances spécifiques en matière de vitesse ou de précision.
Calculez le tonnage requis pour le matériau le plus épais que vous traitez chaque semaine.
Consultez un ingénieur d’applications pour examiner les géométries de vos pièces les plus complexes.
Demandez une étude temporelle aux fabricants en fonction de vos fichiers CAO spécifiques.
Évaluez la capacité de charge du sol et l’infrastructure électrique de votre installation.
R : Une presse plieuse utilise un poinçon et une matrice se déplaçant verticalement pour forcer le métal à prendre une forme. Une plieuse serre le matériau à plat et fait pivoter une poutre pliante vers le haut pour créer le pli. Les freins sont meilleurs pour les matériaux épais et les outillages complexes. Les dossiers excellent dans les panneaux larges et fins.
R : Le calcul du tonnage nécessite quatre variables de base. Vous avez besoin de l"épaisseur du matériau, de la longueur totale de flexion, de la résistance à la traction du matériau et de la largeur de l"ouverture de la filière en V. Les matériaux plus épais et plus durs et les matrices en V plus serrées nécessitent un tonnage nettement plus important.
R : Le retour élastique est la tendance de la tôle à se déplier légèrement après la suppression de la force de formage. Cela se produit parce que le matériau essaie de revenir à son état plat d"origine. Les machines CNC compensent en pliant trop le métal légèrement au-delà de l"angle cible.
R : Le pliage parallèle au grain augmente le risque de fissuration ou de fracture du métal. Cela nécessite une sélection minutieuse d’un rayon de courbure plus grand. Le pliage perpendiculaire au grain offre une intégrité structurelle maximale et réduit le risque de déchirure de la surface.
R : Une butée arrière multi-axes comporte des doigts qui se déplacent dans plusieurs directions pour positionner le métal. L"axe X contrôle la profondeur. L"axe R contrôle la hauteur. L"axe Z se déplace à gauche et à droite. Cela permet aux opérateurs de positionner facilement des pièces complexes et asymétriques pour un pliage précis.
R : Oui, il peut plier des plaques d’acier épaisses. Toutefois, cela nécessite des machines hydrauliques de fort tonnage. Vous devez également utiliser des matrices en V beaucoup plus grandes et des outils robustes conçus spécifiquement pour supporter les forces massives requises pour produire des tôles épaisses.
