La fabrication de tôles est confrontée à un goulot d"étranglement croissant : le recours massif à des opérateurs hautement qualifiés pour gérer des opérations de pliage complexes et multi-installations. Le maintien de tolérances strictes sur des géométries de pièces complexes tout en atteignant un débit élevé crée une tension constante, en particulier dans les environnements de fabrication à faible volume et à forte mixité. Le formage manuel traditionnel a souvent du mal à suivre le rythme de ces demandes, ce qui conduit les fabricants à explorer des solutions automatisées. Le passage du formage manuel au pliage automatisé des panneaux représente une amélioration opérationnelle majeure pour de nombreux ateliers. Cependant, la sélection du bon équipement nécessite une évaluation stricte des systèmes d"entraînement, des mécanismes de serrage et des niveaux d"automatisation, plutôt que de simplement s"appuyer sur les fiches techniques standard des constructeurs OEM. Comprendre ces nuances techniques vous garantit d"investir dans des machines qui résolvent véritablement vos défis de production sans introduire de nouveaux goulots d"étranglement.
Automatisation ou flexibilité : les cintreuses de panneaux entièrement automatisées réduisent considérablement les temps de cycle pour les pièces complexes à plusieurs faces, mais les presses plieuses traditionnelles restent supérieures pour les matériaux ultra-épais et les géométries personnalisées extrêmes.
Impact sur le système d'entraînement : les cintreuses de panneaux servoélectriques offrent moins d'entretien et une efficacité énergétique plus élevée, tandis que les systèmes hydrauliques sont nécessaires pour les applications à fort tonnage.
Les mécanismes de serrage dictent les capacités : le choix entre les manipulateurs à ventouse et à bras de presse détermine directement la taille minimale de la pièce, la qualité de la finition de surface et les hauteurs de bride autorisées.
Table des matières
Les cintreuses de panneaux utilisent des lames de pliage oscillantes pour plier le matériau autour d'une contre-lame stationnaire. Cette approche cinématique permet un pliage rapide et multidirectionnel sans repositionner la tôle entière. Le matériau reste à plat sur la table de la machine, ce qui élimine complètement l'effet de « fouettage » courant lors du pliage de grands panneaux sur des équipements traditionnels. En revanche, une presse plieuse repose sur la descente linéaire d'un poinçon dans une matrice, forçant le matériau à prendre une forme en V spécifique. L'action oscillante de la cintreuse de panneaux réduit considérablement la manipulation physique requise pendant le cycle de formage, permettant d'exécuter des pliages positifs et négatifs en succession rapide.
Lorsqu"un opérateur forme une grande porte d"enceinte sur un frein standard, il doit supporter physiquement le poids du matériau lorsqu"il oscille vers le haut pendant le virage. Cela nécessite plusieurs opérateurs ou suiveurs de feuilles spécialisés. La technologie de pliage des panneaux contourne complètement ce problème. Le manipulateur de la machine avance et fait tourner le flan plat, tandis que les lames de pliage supérieure et inférieure s"articulent pour créer les brides. Cette différence fondamentale dans la cinématique change la façon dont les pièces doivent être conçues et traitées.
Comprendre la place des cintreuses de panneaux dans le paysage industriel plus large évite des erreurs d'approvisionnement coûteuses. Ils remplissent une fonction très spécifique par rapport aux autres équipements de formage que l’on trouve dans l’atelier.
Plieuses de feuilles : Les plieuses standard utilisent une seule poutre de pliage pour plier le matériau. Ils sont généralement plus lents et nécessitent davantage d’interventions manuelles. Les véritables cintreuses de panneaux sont dotées de lames supérieures et inférieures multi-axes à oscillation rapide, permettant des géométries beaucoup plus complexes et des temps de cycle plus rapides.
Cintreuses de tubes, de tuyaux et de profilés : les cintreuses de panneaux sont strictement conçues pour la fabrication de tôles plates. Ils ne peuvent pas traiter les profilés structurels, les cornières ou les tubes.
Machines à cintrer les rouleaux : les cintreuses à rouleaux créent des formes cylindriques continues à long rayon, comme des réservoirs ou de gros tuyaux. Les cintreuses de panneaux excellent dans le formage précis de brides multi-angles sur des ébauches plates, bien qu'elles puissent effectuer un cintrage par étapes pour de grands rayons.
Les cintreuses de panneaux utilisent un concept « d"outillage universel ». La machine utilise un ensemble standard de lames supérieures et inférieures capables d"exécuter différents angles et rayons de courbure. Cela élimine les changements d"outils physiques requis dans les presses plieuses, où les opérateurs doivent échanger les poinçons et les matrices pour différents profils de pliage, épaisseurs de matériau ou rayons intérieurs. La machine ajuste automatiquement la course et la position de la lame via la commande CNC pour obtenir l"angle souhaité.
Cette approche universelle entraîne une réduction massive du temps de configuration entre les tâches. Dans un environnement à forte mixité, un opérateur de freins peut passer trente minutes à démonter et à configurer un outillage segmenté pour une construction de boîte complexe. Une cintreuse de panneaux passe d"un programme de pièces au suivant en quelques secondes, car le seul changement physique est l"ajustement automatique de la longueur de l"outil du serre-flan pour correspondre aux dimensions de la nouvelle pièce.
Le pliage automatisé des panneaux réduit considérablement la manipulation manuelle des matériaux. La machine manipule la tôle automatiquement pendant le cycle de pliage. Cela élimine les contraintes ergonomiques et les risques de sécurité associés au fonctionnement manuel, où les opérateurs doivent soutenir et guider des pièces lourdes ou encombrantes à travers chaque virage. En retirant les mains de l"opérateur de la zone de formage, les ateliers constatent une diminution immédiate des erreurs liées à la fatigue et des incidents de sécurité.

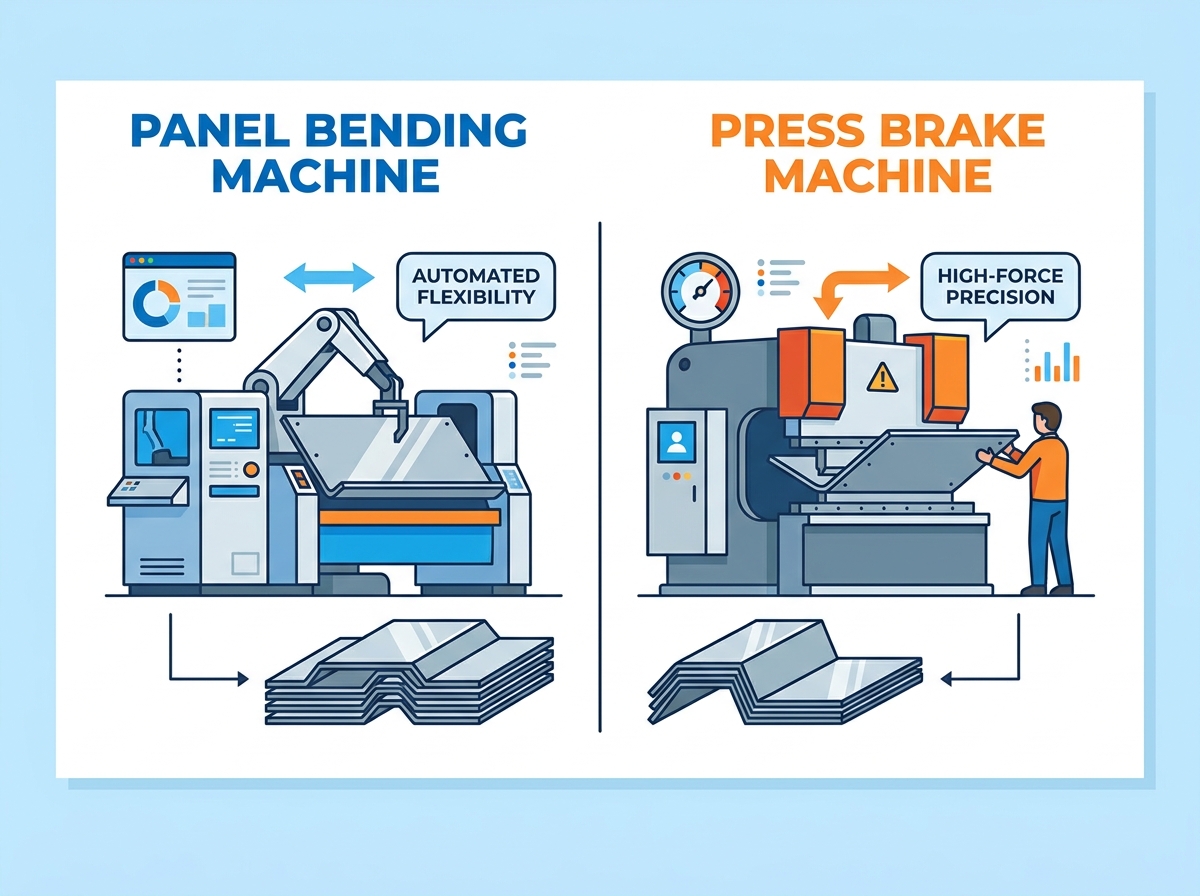

Fonctionnalité | Machine à cintrer les panneaux | Presse plieuse |
|---|---|---|
Manutention des matériaux | Rotation et avancement automatisés | Support et positionnement manuels |
Configuration de l"outillage | Lames universelles, réglage automatique | Changements manuels de poinçons et de matrices |
Orientation des pièces | Reste à plat sur la table | Se balance vers le haut pendant le virage |
Temps de cycle (pièces complexes) | Fonctionnement extrêmement rapide et continu | Plus lent, nécessite un repositionnement |
Les systèmes servoélectriques utilisent des servomoteurs AC associés à des mécanismes à courroie/poulie ou à vis à billes pour entraîner les lames de pliage et les systèmes de serrage. L"absence totale d"huile hydraulique élimine la dérive thermique, ce qui se traduit par une répétabilité plus élevée de l"angle de courbure sur de longues périodes de travail. Pendant que la machine fonctionne, il n"y a pas de fluide pour chauffer et changer de viscosité, ce qui signifie que la première partie de la journée correspond parfaitement à la dernière partie de la journée.
Ces machines sont idéales pour les matériaux de calibre fin à moyen, tels que les composants CVC, les luminaires ou les boîtiers électriques, où la précision, une faible consommation d"énergie et un entretien minimal sont prioritaires. Les routines de maintenance sont simplifiées et consistent à graisser les roulements et à inspecter les courroies, plutôt qu"à gérer les vidanges d"huile, le remplacement des filtres et la réparation des fuites.
Les modèles hydrauliques s"appuient sur des vérins hydrauliques et des vannes proportionnelles pour l"actionnement de la lame et la force de serrage. Ils génèrent un tonnage massif et soutenu nécessaire au pliage de plaques épaisses ou de matériaux à haute résistance comme l"acier inoxydable et l"aluminium de gros calibre. Lorsqu’un atelier traite des matériaux exigeant des forces de formage élevées, l’hydraulique reste la norme.
Cependant, ils consomment plus d"énergie, nécessitent un entretien régulier de l"huile et peuvent connaître de légères variations de précision en raison des fluctuations de température du fluide hydraulique. Les ateliers exploitant des systèmes hydrauliques doivent souvent mettre en place des refroidisseurs pour maintenir des températures d"huile constantes pendant les cycles de production importants, ce qui alourdit l"empreinte globale et le calendrier de maintenance.
Les architectures hybrides combinent des entraînements servoélectriques pour les lames de pliage avec des systèmes hydrauliques pour le mécanisme de serrage. Cela offre la vitesse et la précision des entraînements électriques ainsi que la puissance de maintien de l’hydraulique. Les lames électriques se déplacent rapidement pour exécuter les plis, tandis que le serre-flan hydraulique garantit que le matériau ne glisse pas lors des pliages à fort tonnage.
Les systèmes hybrides offrent une solution intermédiaire pour les fabricants ayant besoin d’un débit élevé et de la capacité de traiter des matériaux moyennement épais sans l’encombrement d’une machine hydraulique pure. Ils équilibrent le besoin de vitesse avec la nécessité d’un serrage rigide.
Évaluez l’épaisseur et la résistance à la traction de votre matériau principal pour déterminer les exigences en matière de tonnage.
Évaluez la capacité électrique et les objectifs de consommation d’énergie de votre installation.
Évaluez la capacité de votre équipe de maintenance à gérer les systèmes hydrauliques par rapport aux entraînements électromécaniques.
Analyser la tolérance d"angle de pliage requise ; des tolérances plus strictes favorisent souvent les systèmes servo-électriques.
La méthode utilisée pour saisir et déplacer la feuille dicte les capacités de la machine. Les systèmes à ventouse utilisent la manipulation sous vide, permettant le traitement de pièces plus petites et empêchant les rayures de surface sur des matériaux sensibles comme l"aluminium pré-peint ou l"acier inoxydable poli. Étant donné que les ventouses agrippent la surface plane de la feuille, elles n"interfèrent pas avec les bords, ce qui permet de former des rebords très étroits.
Cependant, les systèmes sous vide ont du mal à utiliser des tôles fortement perforées ou des matériaux fortement calibrés. Les systèmes de bras de presse utilisent des bras de serrage mécaniques, offrant une adhérence supérieure pour les pièces lourdes et les matériaux perforés. Les mâchoires mécaniques mordent physiquement le bord du flan. Bien que hautement sécurisés, ils imposent des contraintes sur la taille minimale des pièces et les jeux internes des brides, car les mâchoires nécessitent un espace physique pour fonctionner sans entrer en collision avec les lames de pliage.
Les systèmes semi-automatiques nécessitent un chargement manuel du flan et un déchargement de la pièce finie, tandis que la machine gère la séquence de pliage. Un opérateur place la feuille plate contre les broches d"équerrage, lance le cycle et retire le panneau formé une fois terminé. Ceux-ci conviennent mieux aux tirages variables et à faible volume où la taille des pièces change fréquemment.
Les configurations entièrement automatisées intègrent des chargeurs de feuilles, des véhicules à guidage automatique et un déchargement robotisé. Un système à portique ou un robot articulé prélève les flans bruts sur une palette, alimente la machine et empile les produits finis. Les cellules entièrement automatisées permettent une fabrication « sans interruption » mais exigent une standardisation rigide dans la conception des pièces et les processus de découpe en amont. Si une pièce brute est hors tolérance, le chargeur automatisé peut ne pas la positionner correctement, provoquant un crash de la machine.
Choisissez une cintreuse de panneaux pour les courbures positives/négatives, les ourlets, les courbures à rayon et les panneaux à plusieurs côtés comme les portes, les étagères ou les armoires. La possibilité d"inverser instantanément la direction de pliage les rend parfaits pour les courbures en Z et les profils de bord complexes. Ils excellent dans la formation de grands panneaux plats avec plusieurs rebords de bord.
Choisissez une presse plieuse pour le formage de boîtes profondes, les profils étroits, les plaques extrêmement épaisses et les pièces nécessitant un outillage personnalisé spécialisé, comme des coudes décalés, des persiennes ou du poinçonnage. Une cintreuse de panneaux ne peut pas former un canal profond et étroit car le manipulateur et le serre-flan nécessitent une zone plane minimale pour saisir la pièce. Les presses plieuses, avec leur vaste gamme de poinçons à col de cygne et de matrices spécialisées, gèrent facilement ces géométries extrêmes.
Les cintreuses de panneaux excellent dans les environnements à forte diversité et à faible volume grâce à un outillage sans configuration, permettant aux lots d"un seul de rester rentables. Lorsqu"on compare les temps de cycle pour un panneau à 4 côtés, un cintreur de panneaux termine souvent la pièce en quelques secondes. Le manipulateur fait pivoter instantanément la pièce de 90 degrés entre les courbures des bords.
Une presse plieuse nécessite beaucoup plus de temps d"étage à étage en raison des exigences de manipulation et de repositionnement de l"opérateur. L"opérateur doit plier un côté, retirer la pièce, la faire pivoter manuellement, l"aligner contre la butée arrière et initier le pliage suivant. Pour un grand panneau, cette manipulation manuelle représente la majorité du temps de cycle.
Reconnaître l’investissement initial nettement plus élevé de la technologie de pliage des panneaux. Ces machines représentent un investissement majeur en automatisation. Cependant, les dépenses de fonctionnement favorisent souvent la cintreuse de panneaux au fil du temps. Comparez les coûts d"inventaire des outillages : une presse plieuse nécessite des racks de poinçons et de matrices coûteux, tandis qu"une cintreuse de panneaux utilise son jeu universel.
La consommation d"énergie est généralement inférieure sur les cintreuses de panneaux servoélectriques par rapport aux gros freins hydrauliques fonctionnant en continu. Les taux de travail changent également ; au lieu de nécessiter un métallurgiste très expérimenté pour former manuellement des pièces complexes, un atelier peut utiliser une machine pour charger les ébauches et surveiller le cycle automatisé.
Type de demande | Équipement recommandé | Raisonnement |
|---|---|---|
Grandes portes d"enceinte | Cintreuse de panneaux | Élimine le pliage rapide et multiface |
Supports pour plaques épaisses (1/2") | Presse plieuse | Nécessite un tonnage hautement concentré |
Canaux profonds et étroits | Presse plieuse | Le manipulateur de cintreuse de panneaux ne peut pas saisir des profils étroits |
Panneaux minces à mélange élevé | Cintreuse de panneaux | Temps de configuration nul entre les différentes géométries de pièces |
Les déconnexions entre les modèles d"ingénierie et les logiciels de contrôle des machines présentent un risque important. Si le service d"ingénierie conçoit des pièces avec des rayons de courbure que la machine ne peut pas exécuter, la production s"arrête. Évaluez les capacités de programmation hors ligne, la précision de la simulation 3D et la compatibilité avec les systèmes d"exécution de fabrication existants.
Insistez sur la nécessité d"un logiciel qui calcule automatiquement les tolérances de pliage et effectue la détection des collisions. Le logiciel doit déplier le modèle 3D, appliquer le facteur K correct pour la machine spécifique et simuler la séquence de pliage pour garantir que la pièce n"entrera pas en collision avec le châssis de la machine ou l"outillage pendant le cycle.
Les cintreuses de panneaux nécessitent des tailles de flans très précises. Les variations dans la découpe ou le poinçonnage au laser se traduisent directement par des erreurs dimensionnelles dans la pièce pliée finale. Étant donné que la machine fait référence aux bords extérieurs du flan pour positionner les plis, un flan coupé 1 mm de trop long entraînera une bride de 1 mm de trop.
Établissez des contrôles de tolérance stricts sur les profileuses en amont avant d"intégrer une cintreuse de panneaux pour garantir une qualité constante. Un calibrage régulier des machines de découpe laser et des poinçonneuses à tourelle est obligatoire. Si votre processus de découpage est bâclé, le processus de pliage automatisé ne fera qu"amplifier ces erreurs.
Le passage du formage manuel au pliage automatisé modifie l"ensemble des compétences requises, du travail tactile des métaux à la programmation CNC et au dépannage du système. L"opérateur ne ressent plus le rendement du métal ; ils surveillent les capteurs, les alarmes et les mouvements robotiques.
Prévoyez une formation OEM complète et donnez la priorité aux systèmes d’interface homme-machine intuitifs et guidés visuellement pendant le processus d’approvisionnement. Les opérateurs doivent comprendre comment se remettre d"une panne de machine, comment ajuster les paramètres en fonction des variations des lots de matériaux et comment effectuer la maintenance électromécanique de routine.
Pour sélectionner la bonne cintreuse de panneaux, il ne suffit pas de comparer le tonnage, la vitesse de pliage ou les spécifications de l"équipement standard. Les fabricants doivent évaluer la géométrie des pièces, l"épaisseur du matériau, le volume de production, les systèmes d"entraînement, les méthodes de serrage, la précision de coupe en amont, la compatibilité logicielle et le niveau d"automatisation requis.
Nanjing Jinqiu CNC Machine Tool fournit des équipements de traitement de tôle CNC et des solutions techniques aux fabricants recherchant une plus grande précision de pliage, une plus grande efficacité de production et une plus grande automatisation. Son expérience industrielle peut aider les clients à évaluer les configurations d'équipement en fonction de leurs matériaux spécifiques, de la conception de leurs pièces et des exigences de production.
Avant d"investir dans un système de cintrage de panneaux :
Réalisez un audit chronologique de vos 20 pièces actuelles les plus volumineuses pour identifier les goulots d"étranglement liés à la manutention manuelle.
Calculez les temps de configuration actuels dans vos opérations de pliage existantes pour quantifier les heures de production perdues.
Demandez des simulations de temps de cycle aux fabricants d"équipements en fonction de vos fichiers CAO spécifiques pour vérifier les allégations de débit.
Évaluez vos tolérances de coupe en amont pour garantir la compatibilité avec les systèmes automatisés de référencement des bords de pliage.
Évaluez la surface au sol et la disponibilité électrique de votre installation pour accueillir les cellules de chargement et de déchargement automatisées.
R : L’épaisseur maximale varie selon la machine et le type de matériau. Les modèles servoélectriques traitent généralement de l"acier doux jusqu"à 3 mm (calibre 11), tandis que les modèles hydrauliques robustes peuvent traiter jusqu"à 4 mm ou 5 mm d"acier doux. Consultez toujours les spécifications du fabricant pour connaître les qualités de matériaux spécifiques.
R : Les cintreuses de panneaux excellent dans la production de petits lots grâce à leur outillage universel. Ils ne nécessitent aucun changement physique d"outil entre différents angles de pliage ou profils, ce qui rend les lots d"un seul très efficaces par rapport à la configuration manuelle requise sur une presse plieuse.
R : Les cintreuses à ventouse utilisent des ventouses pour maintenir la feuille, idéales pour les surfaces délicates et les petites pièces mais médiocres pour le métal perforé. Les cintreuses à bras de presse utilisent des pinces mécaniques, offrant une forte adhérence pour les tôles lourdes ou perforées mais limitant la taille minimale des pièces.
R : Oui, les cintreuses de panneaux sont hautement capables de former des ourlets et des cintrages à grand rayon grâce à un processus appelé pliage par étapes ou bossage, en utilisant leur outillage universel standard sans nécessiter de matrices spécialisées.
R : Non. Les cintreuses de panneaux utilisent un jeu universel de lames de cintrage supérieures et inférieures. La machine ajuste dynamiquement la course et l"angle de la lame via la programmation CNC pour obtenir différents angles de courbure, éliminant ainsi le besoin de poinçons et de matrices dédiés.
R : Les cintreuses de panneaux font référence aux bords extérieurs du flan pour le positionnement. Si l"ébauche découpée au laser est dimensionnellement imprécise, ces erreurs s"aggraveront pendant le processus de pliage, entraînant des pièces finales hors tolérance.
R : Non. Les cintreuses de panneaux sont conçues exclusivement pour la fabrication de tôles plates. Le cintrage de tubes et de tuyaux nécessite des machines entièrement différentes conçues pour supporter des profilés cylindriques ou structurels pendant le processus de formage.
