La fabrication de tôles de précision repose entièrement sur l’adaptation de la bonne technologie de pliage aux volumes de production, aux calibres de matériaux et aux exigences de tolérance spécifiques. Investir dans une mauvaise presse plieuse entraîne des goulots d'étranglement dans la production, une consommation d'énergie excessive, des taux de rebut élevés lors de la configuration et une incapacité à respecter les tolérances strictes des clients. Vous avez besoin d’une analyse technique objective des systèmes mécaniques, hydrauliques, électriques et hybrides pour guider l’achat de biens d’équipement et garantir un retour sur investissement opérationnel à long terme. Nous évaluerons les mécanismes de base, les classifications structurelles et les cas d'utilisation idéaux pour chaque technologie. Cela garantit que votre installation adapte directement les capacités de la machine à vos demandes de fabrication quotidiennes, évitant ainsi des inadéquations coûteuses en termes de tonnage, de précision ou de vitesse de cycle.
Les systèmes hydrauliques restent la norme de l’industrie pour la fabrication de tôles lourdes à fort tonnage, mais entraînent une maintenance continue plus élevée et des coûts énergétiques continus.
Les presses plieuses entièrement électriques offrent une précision supérieure, des temps de cycle plus rapides et jusqu'à 50 % d'économies d'énergie, ce qui les rend idéales pour les matériaux de calibre fin à moyen.
Les modèles hybrides comblent le fossé, en utilisant un système hydraulique à servomoteur pour fournir un tonnage élevé sans la dérive thermique et la consommation d'énergie constante des systèmes hydrauliques traditionnels.
L'intégration CNC est désormais une exigence de base pour les environnements à forte diversité et à faible volume, réduisant considérablement les temps de configuration et atténuant l'impact de la pénurie de main-d'œuvre qualifiée.
Table des matières
Établissez les exigences opérationnelles de base avant de sélectionner une presse plieuse . Vous devez faire la différence entre une production à mélange élevé/faible volume et une production à faible mélange/volume élevé. Les environnements très diversifiés nécessitent des changements d'outils rapides, une programmation hors ligne et des capacités CNC avancées pour gérer des changements constants. Les environnements à faible mixité donnent la priorité à la vitesse brute, à la durabilité mécanique et à la précision reproductible sur de longues séries.
Définissez les matières premières traitées sur votre sol. Concentrez-vous sur le calibre maximal, la résistance à la traction et la longueur de courbure maximale. Ces facteurs dictent directement le tonnage requis de la machine. Un atelier de pliage d"acier doux de 1/4 de pouce nécessite une force très différente de celle d"un formage d"aluminium de calibre 16.
Définissez soigneusement vos exigences en matière de précision. La fabrication de composants aérospatiaux ou médicaux exige une plus grande précision de positionnement. Cela nécessite souvent des systèmes électriques ou électro-hydrauliques haut de gamme. Les travaux de construction en acier standard peuvent tolérer des écarts plus importants, permettant des configurations hydrauliques plus simples.
Type de fabrication | Exigences clés de la machine | Technologie idéale |
|---|---|---|
Mélange élevé/faible volume | Changements d"outils rapides, CNC multi-axes, programmation hors ligne | Électrique ou électro-hydraulique CNC |
Faible mélange/grand volume | Durabilité, vitesse de cycle élevée, manutention automatisée des matériaux | Hydraulique hybride ou robuste |
Le mécanisme de pliage repose sur l"interaction entre le vérin supérieur mobile tenant le poinçon et le lit inférieur fixe tenant la matrice en V. Différentes méthodes de pliage permettent d"obtenir des résultats différents en fonction de la façon dont le poinçon interagit avec le matériau et la matrice.
Pliage à l'air : le poinçon force le matériau dans la cavité de la matrice sans toucher le fond de la matrice. Cette méthode est très flexible et repose fortement sur un contrôle précis de la profondeur du vérin. Vous pouvez former plusieurs angles avec la même configuration d'outillage.
Bottoming : La feuille est pressée contre le bas de la filière en V. Il nécessite un tonnage plus élevé mais offre une meilleure précision angulaire avec moins de retour élastique. La pointe du poinçon force le matériau dans l'angle exact de la matrice.
Monnayage : cela consiste à estamper complètement le matériau dans la matrice. Un tonnage massif est nécessaire, éliminant complètement le retour élastique. Il est généralement utilisé pour les pièces anciennes très répétitives où la précision exacte n'est pas négociable.
Les axes CNC standard contrôlent le processus de pliage. Y1 et Y2 contrôlent indépendamment le positionnement du vérin pour les cylindres gauche et droit. X contrôle la profondeur de la butée arrière, déterminant la longueur de la bride. R contrôle la hauteur de la butée arrière, nécessaire pour les profils complexes. Z1 et Z2 contrôlent le mouvement horizontal de la jauge, permettant aux doigts de se déplacer à gauche et à droite le long de la ligne de pliage.

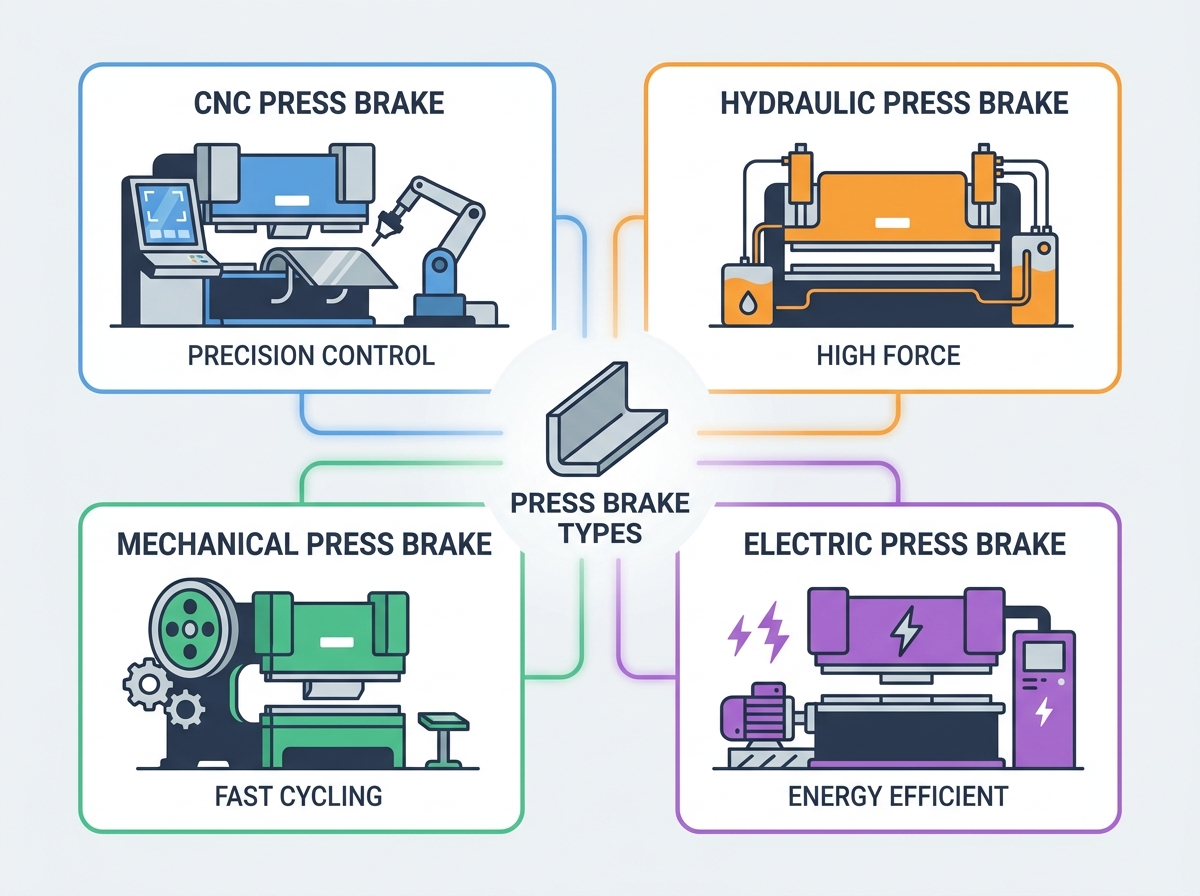

Les presses plieuses mécaniques utilisent un mécanisme de vilebrequin entraîné par volant d"inertie. Ce système convertit l"énergie de rotation d"un moteur électrique en mouvement linéaire du vérin. Ces machines présentent une longueur de course fixe et une vitesse de cycle physique rapide. Le volant emmagasine une énergie cinétique massive et la libère instantanément lorsque l’embrayage s’enclenche.
Historiquement, les opérateurs les appliquaient dans des opérations simples, rapides et répétitives d’emboutissage et de pliage du fond. Cependant, ils présentent des inconvénients importants pour la fabrication moderne. L"incapacité d"inverser la course en cours de cycle crée un risque grave de blocage de la machine en cas de surcharge. Si l"opérateur alimente du matériau trop épais, le vérin reste bloqué au point mort bas.
Ils présentent des défis complexes en matière de conformité en matière de sécurité concernant les normes OSHA. La protection d"un système de volant mécanique nécessite des barrières physiques étendues. De plus, ils offrent généralement une précision inférieure à celle des alternatives modernes. Étant donné que la course est fixe, vous ne pouvez pas régler la profondeur à la volée pour le pliage de l"air. Ces machines sont en grande partie progressivement abandonnées dans les installations de fabrication avancées.
Les presses plieuses hydrauliques utilisent des vérins hydrauliques synchronisés pour entraîner le vérin. Cela fournit une force constante tout au long de la course, contrairement aux systèmes mécaniques qui n"atteignent leur plein tonnage qu"en bas. Ils sont classés par classification structurelle en fonction de la façon dont les cylindres se synchronisent.
Classification | Méthode de synchronisation | Meilleure application |
|---|---|---|
Arbre de torsion | Vérins de liaison à arbre mécanique rigide | Courbures simples et peu coûteuses, travail à charge centrale |
CN conventionnelle | Écrous d"arrêt mécaniques à l"intérieur des cylindres | Pièces durables et répétitives avec contrôle de profondeur de base |
Électrohydraulique (CNC) | Vannes proportionnelles indépendantes et échelles linéaires | Haute précision, cintrage décentré, profils complexes |
Les modèles à arbre de torsion utilisent la synchronisation mécanique. Ils sont les meilleurs à moindre coût, mais offrent une précision moindre, sont sujets à l"usure mécanique et manquent de capacités de pliage décentrées. Les machines hydrauliques NC conventionnelles utilisent de simples valves directionnelles. Des écrous d"arrêt mécaniques à l"intérieur des cylindres contrôlent la profondeur. Ils offrent une grande durabilité mais se limitent à des pièces simples.
Les modèles CNC électrohydrauliques représentent la norme moderne. Des vannes proportionnelles indépendantes contrôlées par CNC pour chaque cylindre et des échelles linéaires optiques garantissent une haute précision. Cette configuration permet un nivellement dynamique et des capacités de pliage excentrées complexes sans endommager le châssis de la machine.
Ces machines sont idéales pour le pliage de tôles lourdes, l"acier de construction et les applications nécessitant un tonnage massif. Vous les trouverez dans les magasins de pliage de tôles épaisses jusqu"à 3000 tonnes. Les réalités incluent la maintenance du fluide hydraulique, la dilatation thermique affectant la précision de pliage sur de longues périodes de travail et la consommation d"énergie continue lorsque la pompe tourne au ralenti.
Les systèmes entièrement électriques remplacent entièrement l’hydraulique. Ils utilisent des servomoteurs entraînant des vis à billes robustes, des vis à rouleaux ou des systèmes à courroie et poulie pour déplacer le vérin. Ils sont idéaux pour les pièces complexes de haute précision, les tôles de calibre fin à moyen et les environnements de fabrication respectueux de l"environnement.
Les avantages opérationnels incluent des économies d’énergie significatives. Les servomoteurs ne consomment de l"énergie que pendant le mouvement réel du vérin. Lorsque la machine reste inactive pendant que l’opérateur charge le matériau, elle ne consomme presque aucune électricité. Ils offrent une pollution sonore minimale, créant ainsi un atelier beaucoup plus silencieux. Vous bénéficiez également d"une accélération et d"une décélération plus rapides du vérin, ce qui réduit les temps de cycle sur les volumes élevés. De plus, il n’y a aucune élimination de fluide hydraulique, éliminant ainsi un problème de maintenance majeur.
Les limitations incluent des plafonds de tonnage stricts. Les entraînements électriques atteignent généralement une puissance maximale d’environ 200 à 300 tonnes. Aller au-delà nécessite des servomoteurs massifs et peu pratiques. Ils entraînent également une dépense d’investissement initiale par tonne plus élevée que leurs équivalents hydrauliques. Vous payez un supplément pour la vitesse et la précision.
Les modèles hybrides intègrent des pompes hydrauliques servocommandées. Au lieu d"un moteur à courant alternatif fonctionnant en continu pour pomper le fluide, un servomoteur contrôle le débit hydraulique. Il ne s"active que lorsque le bélier nécessite un mouvement. Ils sont idéaux pour les installations nécessitant le tonnage élevé d’une machine hydraulique mais souhaitant éliminer la dérive thermique et réduire la consommation d’énergie.
En faisant fonctionner la pompe uniquement lorsque cela est nécessaire, l"huile hydraulique reste beaucoup plus froide. Cela élimine la dilatation thermique qui provoque généralement une dérive des angles de courbure au cours d"un long travail. Vous maintenez la précision matinale jusque tard dans l’après-midi.
Bien que le coût initial soit plus élevé que celui de l’hydraulique standard, la réduction de la consommation d’énergie est substantielle. Une durée de vie prolongée de l"huile, une génération de chaleur réduite et une précision améliorée justifient souvent l"investissement pour les fabricants de taille moyenne à lourde. Vous bénéficiez de la force brute de l’hydraulique avec le contrôle et l’efficacité d’un entraînement électrique.
La commande numérique de base offre un positionnement simple de la profondeur et de la butée arrière. L"opérateur calcule manuellement les déductions de pliage et saisit les chiffres bruts. Les systèmes CNC complets offrent un contrôle multi-axes, une programmation hors ligne et une simulation 3D étape par étape. L"opérateur voit un modèle 3D de la pièce sur l"écran, montrant exactement comment orienter la tôle pour chaque pliage.
Les systèmes CNC calculent et ajustent automatiquement la déflexion du lit. Lors du pliage de pièces longues, le châssis de la machine fléchit naturellement sous la pression. Le couronnement CNC utilise des vérins hydrauliques dans le lit inférieur ou des systèmes de cales mécaniques pour repousser cette déviation. Cela garantit des angles constants sur toute la longueur du virage.
Le logiciel CNC calcule automatiquement les tolérances de pliage, la compensation du retour élastique et le bombage. Cela réduit considérablement les rebuts lors de l’inspection du premier article. Les interfaces CNC intuitives et les aides visuelles au pliage atténuent les risques associés à la pénurie de main-d"œuvre qualifiée. En abaissant les barrières à l’entrée, les nouveaux opérateurs peuvent produire des pièces précises beaucoup plus rapidement que sur les anciennes machines manuelles.
Le calcul de la force requise implique l"ouverture de la matrice en V, l"épaisseur du matériau et la résistance à la traction. Une marge de sécurité de 20 % est nécessaire pour éviter une surcharge de la machine. N’achetez jamais une machine conçue exactement pour votre tonnage maximum requis.
Les dimensions physiques critiques dictent les pièces que vous pouvez physiquement insérer dans la machine.
Longueur de course : Distance maximale que le vérin peut parcourir. Cela limite la profondeur d'une boîte que vous pouvez former.
Hauteur ouverte : L'espace entre le lit et le bélier lorsqu'il est complètement ouvert. Cela dicte la hauteur maximale des outils et des pièces que vous pouvez extraire après le pliage.
Profondeur de gorge : la profondeur de dégagement dans les cadres latéraux. Ceci détermine la longueur maximale de la bride qui peut être pliée aux extrémités de la machine.
Évaluer la compatibilité de l’écosystème d’outils. Choisissez entre des outils de style européen, américain ou WT en fonction de votre inventaire existant. Considérez la nécessité de systèmes de serrage rapide hydrauliques ou pneumatiques pour les environnements à forte mixité. Les changements d"outils rapides permettent à la machine de se plier plutôt que de rester inactive pendant l"installation.
Abordez les réalités physiques de l’installation avant de prendre livraison. Les machines de fort tonnage nécessitent des capacités portantes spécifiques pour les fondations. Vous devrez peut-être couler une dalle en béton armé. Vérifiez le dégagement en hauteur pour le gréement et l"accès à la grue pendant l"installation. Assurez-vous que votre installation dispose d’une alimentation électrique stable pour gérer la consommation électrique sans chutes de tension.
Des systèmes de sécurité intégrés tels que des protections anti-laser et des barrières immatérielles sont nécessaires pour protéger les opérateurs. Ces systèmes arrêtent instantanément le bélier si une obstruction brise le faisceau laser juste en dessous de la pointe du poinçon. Les opérateurs ont besoin d"une formation dédiée pour passer des machines manuelles aux interfaces CNC avancées.
Pensez à la logistique de manutention. Comment allez-vous déplacer les tôles lourdes vers et depuis la machine ? Évaluer le potentiel des futurs soins robotisés. Si vous envisagez d"automatiser, assurez-vous que la machine dispose des interfaces logicielles et matérielles nécessaires. Vérifiez la compatibilité des logiciels avec vos systèmes CAO/FAO existants pour permettre une programmation hors ligne transparente.
La sélection de la bonne presse plieuse dépend des exigences d"équilibrage en matière de tonnage, de précision de pliage, d"efficacité de la production, des besoins d"automatisation et des coûts d"exploitation à long terme. Que vous choisissiez un modèle hydraulique, électrique ou hybride, adapter les capacités de la machine à vos exigences de production est la clé pour maximiser la productivité et le retour sur investissement.
Nanjing Jinqiu CNC Machine Tool fournit des équipements professionnels de traitement de la tôle CNC et des solutions de pliage personnalisées pour les fabricants du monde entier. Forte d'une vaste expérience industrielle et d'un support technique fiable, l'entreprise aide ses clients à améliorer la précision du pliage, l'efficacité de la production et les performances de fabrication à long terme.
Avant de prendre votre décision d’achat finale, considérez les points suivants :
Réalisez une étude temporelle des opérations de pliage en cours pour identifier les goulots d"étranglement lors de la configuration.
Calculez vos besoins en tonnage au 80e centile en fonction de vos jauges de matériaux les plus courantes.
Auditez votre inventaire d’outillage existant pour garantir la compatibilité avec les nouveaux systèmes de serrage.
Demandez un essai de pliage personnalisé et une estimation du temps de cycle auprès des fabricants présélectionnés en utilisant vos fichiers de pièces réels.
R : Les systèmes CNC offrent un contrôle multi-axes, une programmation hors ligne et des calculs automatisés pour les tolérances de pliage et le retour élastique. Ils fournissent des simulations visuelles 3D à l"opérateur. Les systèmes CN s"appuient sur une mémoire de position de base pour un positionnement simple en profondeur et en butée arrière, obligeant l"opérateur à calculer manuellement les déductions sans simulation avancée.
R : Les exigences en matière de tonnage dépendent de la relation entre l"épaisseur du matériau, la résistance à la traction, la longueur de pliage et l"ouverture de la matrice en V. Les matériaux plus épais et les matrices en V plus serrées nécessitent exponentiellement plus de force. Incluez toujours une marge de sécurité de 20 % au-dessus de votre force maximale calculée pour éviter toute surcharge et tout endommagement du châssis de la machine.
R : Oui, les presses plieuses électriques offrent généralement des temps de cycle plus rapides. Les servomoteurs fournissent une accélération et une décélération rapides du vérin par rapport à la pression des pompes hydrauliques. Cela rend les modèles électriques très efficaces pour les applications à gros volume, de calibre fin à moyen, où la vitesse de cycle a un impact direct sur la production.
R : Une presse plieuse hybride utilise des pompes hydrauliques servo-entraînées. Le servomoteur active le débit hydraulique uniquement lorsque le vérin se déplace. Cette conception combine les capacités de tonnage massif d"un système hydraulique traditionnel avec l"efficacité énergétique et la dérive thermique réduite d"un entraînement électrique.
R : Non. Les presses plieuses mécaniques utilisent un mécanisme entraîné par volant d"inertie qui effectue un cycle complet une fois engagé. Ils ne peuvent pas inverser la course à mi-course. Cela crée un risque important de blocage de la machine si l"équipement est surchargé avec un matériau trop épais ou trop dur.
R : Lors du pliage de pièces longues, le châssis de la machine se déforme ou s"incline naturellement sous l"immense pression. La compensation du bombage utilise des vérins hydrauliques ou des cales mécaniques dans le lit inférieur pour repousser cette déviation. Cela garantit que l’angle de pliage reste parfaitement constant sur toute la longueur de la pièce.
